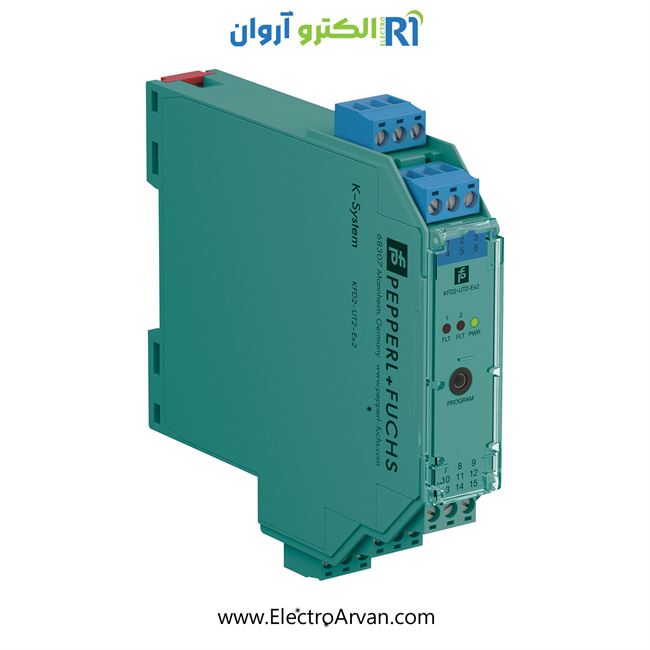

مبدل دمای دوکانال پپرل فوکس KFD2-UT2-EX2

      KFD2-UT2-EX2                                                                             بریر (مبدل) دمای دو کانال پپرل فوکس

یک مبدل دما و ایزولاتور دوکاناله از سری ایمنی ذاتی است که برای استفاده در محیط‌های مستعد انفجار طراحی شده است. این ماژول انواع سیگنال‌های دمایی مانند  ترموکوپل، پتانسیومتر و ولتاژ میلی‌ولت را دریافت کرده وآن‌ها به خروجی جریان آنالوگ 0/4…20  تبدیل می‌کند
این دستگاه با فراهم کردن ایزولاسیون کامل، تشخیص خطا دقت بالا و قابلیت پیکربندی، گزینه‌ای ایده‌آل برای  اتصال سنسورهای میدان   و سیستم‌های کنترل صنعتی در کاربردهای ایمنی ذاتی است

:KFD2-UT2-EX2 ویژگی های فنی

کانال: دو کاناله

(2-channel isolated barrier)

:تغذیه

: 20 … 30 V DC (معمولاً 24 V DC روی ریل تغذیه)

توان/مصرف:

حداکثر 1.53 W

ورودی (input):

 RTDانواع سنسور

( Pt100, Pt500, Pt1000 … طبق استاندارد EN 60751)

ترموکوپل (Thermocouple) — انواع رایج مثل

B, E, J, K, N, R, S, T (و بعضی انواع دیگر طبق استاندارد)

مقاومت (پتانسیومتر) — محدوده 0 … 20 kΩ در حالت 2-wire، یا 0.8 … 20 kΩ در حالت 3-wire

ولتاژ (millivolt) — محدوده قابل انتخاب

: -100 … 100 mV

مقاومت ورودی (برای ورودی ولتاژ):

≥ 1 MΩ

نظارت بر خطا سنسور: تشخیص قطع سنسور یا اتصال کوتاه (sensor break / short-circuit detection)

خروجی (output):

سیگنال آنالوگ جریان: 0 … 20 mA یا 4 … 20 mA

قابلیت انتخاب بین حالت sink یا source

خروجی قابل اتصال به بار تا ~ 550  (در حالت source)

در صورت خطا (مثلاً سنسور خراب) – «fault signal»: مقادیر خاص (مثلاً downscale یا upscale output) طبق استاندارد NAMUR NE43

ایزولاسیون / ایمنی (Safety / Isolation):

3-port galvanic isolation بین ورودی، خروجی و تغذیه

مناسب برای کاربردهای ایمنی ذاتی / مناطق خطرناک (hazardous areas) — دارای گواهینامه ATEX / IECEx و رتبه ایمنی SIL 2 طبق استاندارد IEC 61508 / IEC 61511.

محیط کاری و مکانیکی:

دمای محیط کار: -20 تا 60

کلاس حفاظتی: IP20

اتصال: ترمینال پیچ‌خور نصب روی ریل DIN 35 mm (طبق استاندارد EN 60715)

ابعاد: 20 × 119 × 115 mm (عرض × ارتفاع × عمق)

وزن: تقریبا130گرم

 این بریر پپرل فوکس تجهیزی بسیار کاربردی  در صنایع نفت و گاز و پالایشگاه پتروشیمی می باشد

 الکترو آروان نماینده رسمی بریرهای پپرل فوکس در ایران می باشد این مجموعه رنج وسیعی از محصولات این برند را داراست که پاسخگوی نیاز تمام مشتریان می باشد
