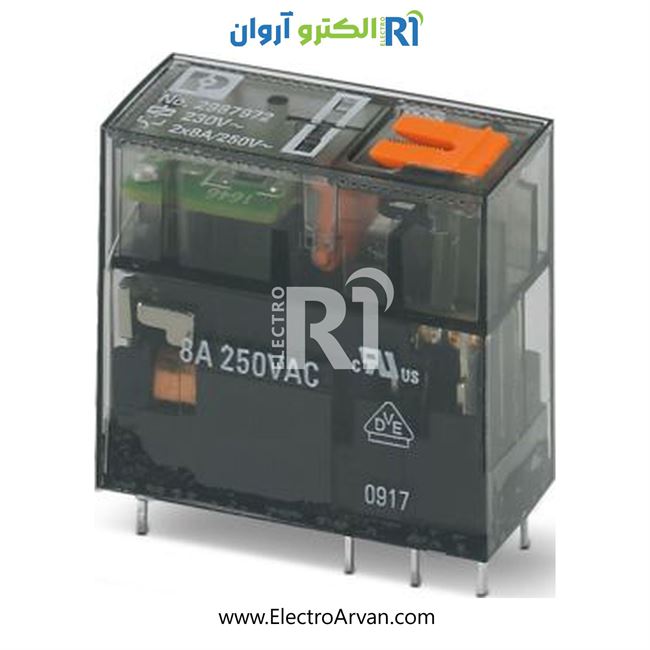

رله شیشه ای 230AC دو کنتاکت - 2987972- REL-MR-230AC/21-21/MS

رله صنعتی Phoenix Contact مدل REL‑MR‑230AC/21‑21/MS با شماره قطعه 2987972 یک رله مینیاتوری (miniature) است که طراحی پلاگ‌این (سوکت‌پذیر) دارد. این مدل مجهز به دو کنتاکت تغییر وضعیت (DPDT) است، و همچنین دارای دکمه تست، LED وضعیت، و نشانگر مکانیکی موقعیت سوئیچ است، که امکان پایش راحت‌تر و عیب‌یابی را فراهم می‌کند. کویل رله با ولتاژ 230 ولت AC کار می‌کند و برای کاربردهای قدرت و کنترل صنعتی مناسب است.

مشخصات فنی

• ولتاژ کویل نامی230 V AC
• بازه ولتاژ کویل عملیاتی: حدود 179.4 تا 333.5 V AC
• نوع عملکرد کویل: Monostable یک‌طرفه
• جریان کویل در ولتاژ نامی: حدود 3.5 mA
• پیکربندی کنتاکت‌ها: 2 کنتاکت تغییر وضعیت (2 Form C / DPDT)
• جنس کنتاکت‌ها AgNi (نقره‑نیکل
• حداکثر ولتاژ سوئیچینگ کنتاکت‌ها250 V AC / DC
• حداقل ولتاژ سوئیچینگ: 12 V با جریان حداقل 10 mA
• جریان پیوسته محدود کنتاکت‌ها8 A
• جریان پیک (Inrush) 16 A تقریباً 20 میلی‌ثانیه
• رتبه قطع بار اهمی (Interrupt Rating): 2000 VA در 250 V AC
• طول عمر مکانیکی: حدود 5,000,000 چرخه
• ابعاد بدنه: عرض ≈ 12.7 mm × ارتفاع ≈ 29 mm × عمق ≈ 25 mm
• دمای کاری محیط: از ‑40 °C تا 70 °C
• ولتاژ تست عایق بین کویل و کنتاکت5 kV AC 50 Hz، 1 دقیقه

مزایا

• دو کنتاکت تبدیلی (DPDT) امکان کنترل هم‌زمان دو مسیر را فراهم می‌کند.
• LED وضعیت و دکمه تست کمک می‌کنند وضعیت رله را به‌صورت بصری و دستی بررسی کنی.
• نشانگر مکانیکی موقعیت سوئیچ برای تشخیص فیزیکی وضعیت کنتاکت مفید است.
• جریان سوئیچینگ بالا تا 8 A برای بارها یا کاربردهای قدرت متوسط مناسب است.
• طراحی مینیاتوری و پایه‌پذیر، صرفه‌جویی در فضا داخل تابلو را امکان‌پذیر می‌کند.

کاربردها

• تابلوهای کنترل و فرمان صنعتی
• سیستم‌های اتوماسیون که نیاز به سوئیچ‌کردن چند مسیر دارند
• مدارهای کنترلی با بار AC یا DC
• سیستم‌های سیگنالینگ و مانیتورینگ
• پروژه‌هایی که نیاز به رله‌ای با قابلیت نظارت وضعیت دارند LED مکانیک

نکات مهم هنگام استفاده

1. از منبع تغذیه کویل 230 V AC استفاده کن که در بازه عملیاتی تعیین‌شده باشد.
2. جریان بار را زیر حد 8 A نگه دار تا از آسیب کنتاکت جلوگیری شود.
3. در طراحی تابلو، به فضای کافی برای رله سوکت‌پذیر توجه کن.
4. دمای محیط کاری را بین ‑40 تا 70 درجه نگه دار تا عملکرد بهینه حفظ شود.
5. در زمان طراحی مدار، جریان پیک را در نظر بگیر تا انتخاب رله بهینه باشد.

جمع‌بندی

رله Phoenix Contact 2987972 (REL‑MR‑230AC/21‑21/MS) یک گزینه قدرتمند و جمع‌وجور برای کاربردهای صنعتی است که نیاز به سوئیچینگ دو مدار دارد. با توان سوئیچ بالا، قابلیت تست و پایش وضعیت، طراحی قابل نصب روی سوکت و مصرف پایین کویل، این رله برای تابلوهای کنترل، سیستم‌های اتوماسیون و کاربردهای فرمان گزینه‌ای مطمئن و کارآمد است.
