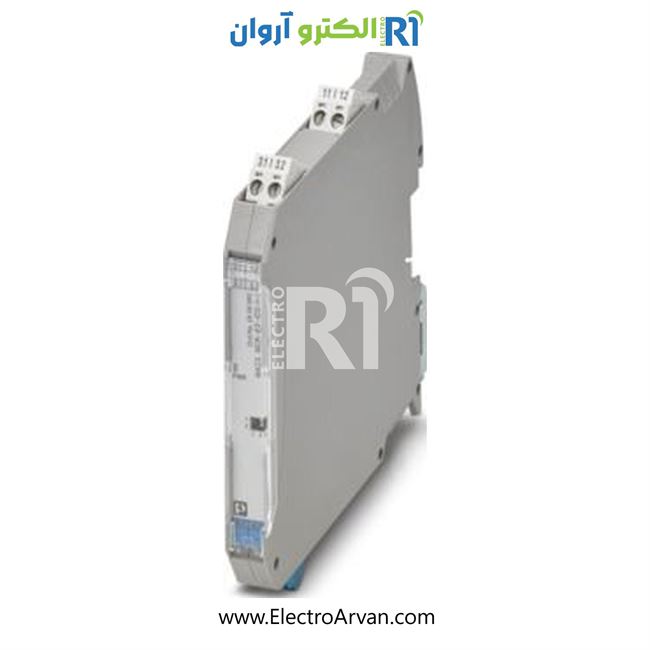

بریر سیگنال آنالوگ فونیکس کنتاکت -2908060-MACX MCR-EX-IDS-I-I

سیگنال‌کاندیشنر MACX MCR‑EX‑IDS‑I‑I 2908060 از Phoenix Contact برای ایزولاسیون سیگنال جریان 0/4 … 20 mAبا ایمنی ذاتی (Intrinsic Safety) طراحی شده است. این محصول برای استفاده در مناطق خطرناک (Ex) مناسب است و سه‌راه ایزولاسیون الکتریکی را ارائه می‌دهد. همچنین قابلیت تشخیص خرابی خط (line-fault detection) دارد و با سوئیچ DIP می‌توان این قابلیت را خاموش یا روشن کرد.

مشخصات فنی

• نوع محصولOutput Signal Conditioner
• دامنه ورودی: 0/4 mA … 20 mA
• ایمنی ذاتی: طراحی Ex i مناسب مناطق انفجاری
• ایزولاسیون: 3‑راه 3‑wayالکتریکی
• تشخیص خط: دارد قابلیت فعال/غیرفعال شدن با DIP
• سطح ایمنی عملکردی: SIL 2 (SC3) مطابق IEC 61508
• نوع اتصال: پیچ (screw)
• نشانگر وضعیتLED سبز برای تغذیه
• مسکن: پلی‌آمید (PA 6.6-FR)
• تأییدیه‌ها: مناسب برای استفاده ایمن در مناطق خطرناک (Ex)

مزایا

• ایزولاسیون خوب بین منبع سیگنال و بار، که از تداخل احتمالی جلوگیری می‌کند.
• طراحی ایمنی ذاتی برای محیط‌های انفجاری (Ex)، مناسب صنایع نفت، گاز، پتروشیمی و سایر محیط‌های خطرناک.
• قابلیت تشخیص خط برای شناسایی خرابی در کابل یا سیگنال، که باعث افزایش ایمنی و قابلیت اطمینان می‌شود.
• ساختار کم‌جای (رِیل DIN‑پذیر) که نصب در تابلو را ساده می‌کند.
• مصرف پایین و طراحی کارآمد برای سیگنال‌های جریان.

کاربردها

• تبدیل سیگنال 0/4 … 20 mA در سیستم‌های اندازه‌گیری و کنترل در نواحی Ex.
• سیستم‌های اتوماسیون فرایند در صنایع نفت، گاز، پتروشیمی، شیمیایی.
• استفاده در تابلوهای کنترل فرآیند که نیاز به ایزولاسیون سیگنال دارند.
• سیستم‌هایی که نیاز به پایش خط (fault detection) دارند تا از قطع شدن جریان سیگنال مطلع شوند.
• سیستم‌هایی با ایمنی عملکردی (Functional Safety) که به سطح SIL 2 نیاز دارند.

نکات مهم هنگام استفاده

1. هنگام نصب، توجه کن که سیم‌بندی منبع و بار به درستی انجام شده باشد تا از عملکرد ایمن محصول اطمینان یابی.
2. اگر تشخیص خط (line-fault detection) را فعال کرده‌ای، تنظیمات DIP را به‌درستی پیکربندی کن.
3. در محیط‌های انفجاری، نصب باید مطابق مقررات Ex انجام شود تا استاندارد ایمنی حفظ شود.
4. بررسی دوره‌ای وضعیت LED نشانگر تغذیهو صحت سیگنال برای اطمینان از عملکرد.
5. برای بارهای زیاد یا بار حساس، مطمئن شو که بار تطابق دارد و تنظیمات مناسب انجام شده‌اند.

جمع‌بندی

سیگنال کاندیشنر Phoenix Contact 2908060 (MACX MCR‑EX‑IDS‑I‑I) یک راه‌حل قوی برای ایزولاسیون سیگنال جریان 0/4‑20 mA در محیط‌های خطرناک است. با طراحی Ex‑i، تشخیص خط، ایزولاسیون سه‌راه و سطح ایمنی SIL 2، این محصول گزینه‌ای مطمئن و ایمن برای سیستم‌های کنترل صنعتی با الزامات ایمنی بالا است.
