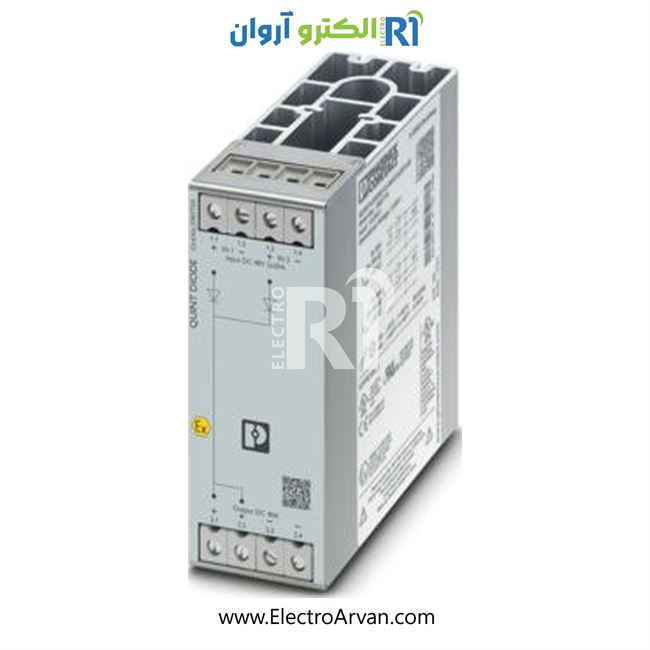

ماژول دیود فونیکس کنتاکت-2907720-QUINT4-DIODE/48DC/2X20/1X40

ماژول Phoenix Contact مدل QUINT4-DIODE/48DC/2X20/1X40 با شماره قطعه 2907720 یک «ماژول افزونگی (Redundancy / Diode Module)» برای منابع تغذیه DC است، که برای ایجاد افزونگی پایدار و جداسازی دو منبع تغذیه از یکدیگر طراحی شده است.
هدف این ماژول این است که در صورت استفاده موازی از دو منبع تغذیه، در صورت خرابی یکی از آن‌ها، منبع دیگر بتواند بدون توقف بار (load) را تأمین کند — یعنی افزونگی “تا بار” redundancy up to the load

مشخصات فنی

• ولتاژ ورودی و خروجی: از 30 تا 56 ولت DC پشتیبانی می‌کند و ولتاژ نامی آن 48 ولت DC است.
• جریان ورودی: هر منبع تغذیه می‌تواند تا 20 آمپر را تأمین کند.
• جریان خروجی: مجموع خروجی در حالت کار هم‌زمان به 40 آمپر می‌رسد.
• توان بوست لحظه‌ای: قابلیت تحمل جریان تا 60 آمپر برای مدت کوتاه را دارد.
• افت ولتاژ: افت ولتاژ حدود 0.7 ولت است که برای ماژول‌های دیودی استاندارد محسوب می‌شود.
• راندمان: راندمان بالاتر از 97 درصد، که مصرف انرژی و تولید حرارت را به حداقل می‌رساند.
• اتلاف توان: در بار کامل حدود 14 وات اتلاف دارد.
• نوع اتصال: اتصال پیچ‌دار مناسب برای سیم‌های 0.5 تا 16 میلی‌متر مربع.
• نوع نصب: قابل نصب روی ریل DIN در تابلو برق.
• ابعاد: تقریباً 50 میلی‌متر عرض، 130 میلی‌متر ارتفاع و 125 میلی‌متر عمق.
• استانداردها: ساخته شده مطابق استانداردهای ایمنی صنعتی برای استفاده در تابلو برق و محیط‌های کنترل‌شده.

مزایا و کاربردها

مزایا

• افزایش قابلیت اطمینان سیستم: با استفاده از این ماژول، می‌توان دو منبع تغذیه را به صورت موازی و افزونه (redundant) به بار متصل کرد؛ اگر یکی از منابع قطع شود یا دچار مشکل گردد، دیگری بدون وقفه بار را تغذیه می‌کند
• راندمان بالا و اتلاف کم انرژی: راندمان بالای 97٪ و افت ولتاژ پایین ~0.7 Vسبب می‌شوند اتلاف و گرم‌شدن به حداقل برسد و مصرف انرژی بهینه باقی بماند
• پشتیبانی از جریان بالا و بوست کوتاه‌مدت: با امکان جریان خروجی تا 40 A و توانایی تحمل افزایش کوتاه‌مدت تا 60 A، مناسب برای بارهای سنگین یا شرایط پیک مصرف است.
• نصب ساده و قابل اطمینان: طراحی DIN-rail و اتصال پیچ‌دار با هادی‌های استاندارد، نصب و راه-اندازی را آسان می‌کند.

کاربردها

• سیستم‌های اتوماسیون صنعتی / تابلو برق صنعتی: مناسب برای سیستم‌هایی که قطع برق می‌تواند باعث توقف خط تولید یا اختلال جدی شود — مانند PLCها، کنترل‌کننده‌ها، موتورها، و
• پروژه‌های با نیاز به افزونگی (Redundant Power Supply): در مواردی که پایداری مدار و تداوم تغذیه اهمیت دارد مثلاً سرورها، رک‌های شبکه، تجهیزات کنترل
• مکان‌هایی با حساسیت بالا به قطع برق: کارخانه‌ها، مراکز داده، سیستم‌های مخابراتی، خطوط تولید حساس و … که توقف در آن‌ها معادل زیان مالی یا ایمنی است.
• محیط‌های صنعتی یا کنترل‌شده با شرایط استاندارد: با توجه به طراحی صنعتی و استانداردهای رعایت‌شده، این ماژول مناسب نصب در تابلوهای صنعتی و کنترل‌کابل است.
