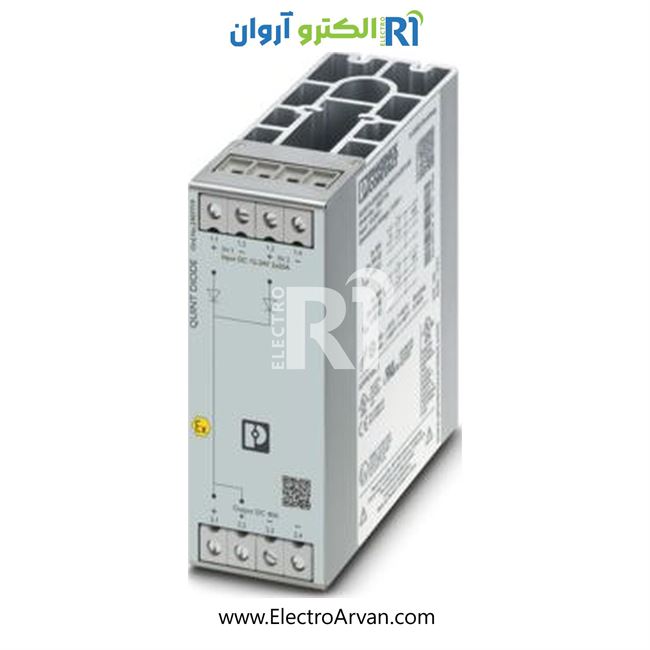

ماژول دیود فونیکس کنتاکت-2907719-QUINT4-DIODE/12-24DC/2X20/1X40

ماژول QUINT4‑DIODE/12‑24 V DC از Phoenix Contact با کد 2907719 طراحی شده است تا افزونگی را در تغذیه‌ی DC فراهم کند. این ماژول به گونه‌ای طراحی شده که توانایی تامین بار تا 2×20 آمپر بصورت افزونش (دو مسیر) یا یک مسیر 40 آمپر را دارد. با استفاده از آن می‌توان دو منبع تغذیه QUINT را به‌صورت موازی به یک بار متصل کرد و از افزونگی بدون تداخل استفاده کرد.

مشخصات فنی

• رده ولتاژ ورودی: 12 تا 24 V DC برای کارکرد ماژول.
• جریان خروجی: دو حالت کاری2 × 20 A یا یک مسیر 40 A برای بار.
• نوع اتصال: ترمینال پیچی برای ورودی و خروجی.
• عایق / حفاظت: کلاس حفاظتی IP20.
• دمای کاری: از −40 °C تا 70 °C (طبق داده Newark
• عمر مفید (MTBF): بسیار بالا طبق دیتاشیت Phoenix
• استانداردها و تأییدیه‌ها: شامل UL، UL Recognized، IECEx، ATEX و DNV GL.
• موقعیت نصب: روی ریل DIN (NS 35) توصیه‌شده.
• جنس بدنه: طراحی مقاوم برای کار در شرایط صنعتی.

مزایا

• افزونگی قابل اعتماد: امکان موازی کردن دو منبع تغذیه برای افزایش قابلیت اطمینان سیستم.
• جریان بالا: تا 40 آمپر در حالت یک مسیر، مناسب بارهای سنگین.
• طراحی صنعتی: مقاومت بالا، نصب روی ریل DIN و ترمینال‌های قوی باعث می‌شود برای تابلوهای صنعتی بسیار مناسب باشد.
• پشتیبانی از استانداردهای بین‌المللی ایمنی: تأییدیه‌های مهم مثل UL و ATEX تضمین‌کننده کیفیت و ایمنی در کاربردهای حساس.
• هزینه بهینه: با استفاده از این ماژول، نیازی به طراحی بسیار پیچیده برای افزونگی نیست و می‌توان از مزایای افزونگی در تغذیه بهره برد بدون هزینه بسیار زیاد.

کاربردها

• سیستم‌هایی که نیاز به افزونگی منبع تغذیه دارند مثل PLC‌ها، کنترلرهای صنعتی
• تابلوهای صنعتی که تحمل شکست منبع تغذیه برایشان اهمیت دارد.
• سیستم‌های با بار زیاد که به جریان DC بالا نیاز دارند.
• کاربردهایی که فضای نصب محدود دارند ولی افزونگی لازم است.
• پروژه‌هایی که ایمنی و قابلیت اطمینان تغذیه اهمیت زیادی دارد مثل اتوماسیون، مراکز داده

نکات مهم هنگام استفاده

1. دو منبع تغذیه مورد استفاده برای راه‌اندازی این ماژول باید از نوع سازگار با افزونگی DC باشند (مثلاً دو منبع QUINT).
2. سیم‌بندی ورودی و خروجی باید به درستی انجام شود تا جریان بالا بدون اتلاف زیاد منتقل شود.
3. در طراحی تابلو، به تهویه و دمای کاری توجه کن، چون جریان بالا ممکن است گرما ایجاد کند.
4. بررسی دوره‌ای عملکرد ماژول مهم است (مثلاً تست سلامت مسیرها) تا از عملکرد افزونگی مطمئن شوی.
5. هنگام نصب روی ریل DIN، اطمینان حاصل کن که فضای کافی برای پیچ‌های ترمینال وجود داشته باشد.

جمع‌بندی

ماژول Phoenix Contact 2907719 (QUINT4‑DIODE/12‑24DC/2×20/1×40) یک راه‌حل قدرتمند، ساده و قابل اطمینان برای افزونگی تغذیه DC است. با امکان تامین جریان بالا، طراحی صنعتی و استانداردهای ایمنی معتبر، این ماژول انتخاب بسیار خوبی برای سیستم‌هایی است که نیاز به قدرت و قابلیت اطمینان بالا دارند.
