سوکت سه کنتاکت 11پایه-2907522-ECOR-3-BSC1-RT/3X21

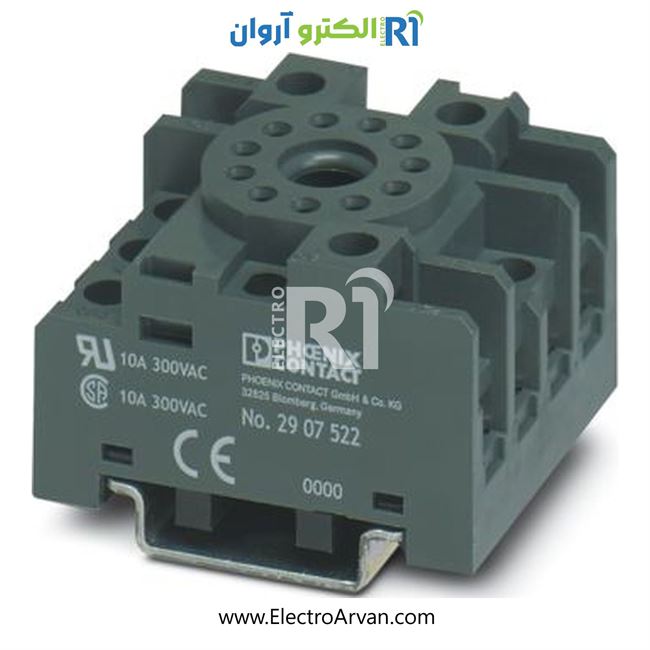

پایه‑رله ECOR‑3‑BSC1‑RT/3X21 (2907522) از Phoenix Contact، یک «سوکت / بیس رله» طراحی‌شده برای رله‌های اکتال (octal relays) با 3 کنتاکت تغییر وضعیت (3 × change‑over contacts) است. این پایه برای نصب روی ریل DIN نوع NS 35/7.5 مناسب است و اتصالات سیم به صورت پیچ‌خور انجام می‌شود. به‌تنهایی این قطعه کاری انجام نمی‌دهد — باید همراه با رله مناسب (همراه با 3 کنتاکت) استفاده شود.

مشخصات فنی

• نوع محصول: Relay socket / Base سوکت رله
• ولتاژ نامی250 V AC/DC
• جریان نامی10 A
• روش اتصال سیم: Bolt / پیچ‌خور با پیچ M3
• مقطع قابل قبول برای سیم (بدون سرسیم 2 × 0.2 mm² … 2.5 mm² (هر رشته
• مقطع قابل قبول سیم با سرسیم (ferrule) 2 × 0.2 mm² … 1.5 mm²
• طول مورد نیاز برای لخت کردن سیم8 mm
• نصب: روی ریل DIN NS 35/7.5 (DIN‑rail mounting)
• ابعاد بدنه: عرض 42.3 mm، ارتفاع 54.7 mm، عمق (با براکت نگهدارنده) 91 mm براکت  EL3‑M52
• دمای کاری محیط–25 °C … 55 °C
• وزن خالص~ 60.27 گرم
• رنگ بدنه: خاکستری / Traffic grey B معادل صنعتی RAL 7043

مزایا و کاربردها

مزایا

• پایه استاندارد برای رله‌های 3‑کاناله (3 تغییر وضعیت)، که انعطاف خوبی در طراحی مدارها می‌دهد.
• نصب سریع و ساده روی ریل DIN — مناسب برای تابلوهای صنعتی یا کنترل با استاندارد.
• اتصال پیچ‌خور — سیم‌بندی مطمئن و پایدار با امکان استفاده از سیم سخت یا انعطاف‌پذیر.
• مناسب برای سیم‌هایی با مقطع نسبتا کوچک — کاربرد در مدارهای کنترل، سیگنال یا تغذیه با جریان متوسط.
• ابعاد نسبتاً جمع‌وجور — اشغال فضای معقول در تابلو، مناسب برای ریل و مدارهای فشرده.
• ساخت مطابق استاندارد، با ولتاژ و جریان نامی معین — قابل استفاده در شبکه‌های AC/DC تا 250 V.

کاربردها

• ساخت تابلوهای کنترل یا فرمان با رله‌هایی که نیاز به 3 خروجی (3 کنتاکت) دارند.
• سیستم‌های اتوماسیون صنعتی، PLC، کنترل موتورها یا شیرها، مدارهای فرمان.
• مواقعی که نیاز به سوکت رله جداشدنی دارید — برای تعویض رله بدون نیاز به بازسازی سیم‌کشی کامل.
• پروژه‌هایی با سیم‌بندی فشرده و طراحی تابلو با ریل DIN.
• کاربرد در مدارهای AC یا DC تا 250 V و جریان تا 10 A — مناسب برای بارهای سبک یا سیگنال.

نکات مهم هنگام استفاده

1. باید رله مناسب رله اکتال با 3 کنتاکت بخری — 2907522 فقط سوکت است و به تنهایی کاری انجام نمی‌دهد.
2. مقطع سیم را طبق مشخصات رعایت کن — اگر بدون سرسیم استفاده می‌کنی، محدودیت تا 2.5 mm² است؛ اگر با سرسیم، تا 1.5 mm².
3. طول لخت کردن سیم 8 mm است — زیاد یا کم بودن می‌تواند باعث اتصال نامناسب شود.
4. در نظر داشته باش جریان نامی 10 A است — برای بارهای بالاتر نباید استفاده شود، یا باید رله/socket با ظرفیت بیشتر در نظر بگیری.
5. دمای محیط تابلو را چک کن — محدوده کاری –25 تا 55 درجه سانتی‌گراد است؛ اگر محیط گرم یا سردتر است، تهویه یا راه‌حل مناسب اعمال کن.
6. براکت نگهدارنده عمق 91 mm — قبل از نصب مطمئن شو فضای کافی در تابلو وجود دارد.
7. اتصالات پیچ‌خور را به خوبی محکم کن — شل بودن پیچ‌ها می‌تواند باعث ایجاد جرقه یا گرما شود.

جمع‌بندی

پایه‑رله Phoenix Contact 2907522 (ECOR‑3‑BSC1‑RT/3X21) یک راه‌حل استاندارد، جمع‌وجور و قابل اعتماد برای استفاده با رله‌های 3‑کاناله در تابلوها و مدارات کنترل است. با نصب آسان روی ریل DIN، اتصالات مطمئن، ظرفیت مناسب برای کاربردهای AC/DC تا 250 V و جریان 10 A، و طراحی مناسب برای سیم‌بندی دقیق — این مدل انتخاب خوبی برای تابلوهای صنعتی، اتوماسیون، کنترل و مدارات فرمان محسوب می‌شود.
