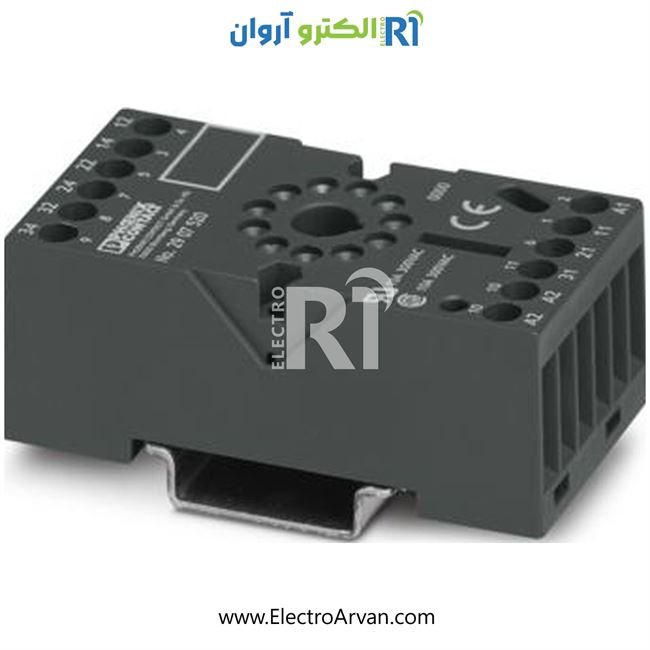

سوکت سه کنتاکت 11پایه-2907520-ECOR-3-BSC1/3X21

پایه رله ECOR‑3‑BSC1/3X21 کد 2907520از سری ECOR شرکت Phoenix Contact است. این قطعه به‌صورت «سوکت / بیس رله» طراحی شده و برای رله‌های اکتال (octal relays) با 3 کنتاکت تغییر وضعیت 3 CO / 3 changeover contactsمناسب است. ساختار این پایه به گونه‌ای است که می‌توان رله دلخواه را به آن متصل کرد. اتصال سیم با پیچ انجام می‌شود و امکان نصب بر روی ریل استاندارد NS 35/7,5 (ریل DIN) وجود دارد.

به‌تنهایی این پایه عمل نمی‌کند — در واقع «بیس» است و باید رله مناسب نیز همراه آن استفاده شود.

مشخصات فنی

• نوع محصول: Relay base / Socket برای رله صنعتی
• مناسب برای: رله اکتال با 3 کنتاکت تغییر وضعیت 3 CO
• روش اتصال سیم: پیچ‌خور (screw connection) با ترمینال‌های پیچ/کلمپ مناسب
• مقطع سیم قابل اتصال: سیم سخت یا انعطاف‌پذیر از 0.2 تا 2.5 mm² بدون سرسیم— و در صورت استفاده از سرسیم (ferrule)، تا 1.5 mm²
• ولتاژ/جریان نامی (بر اساس منبع عرضه: 400 V AC/DC و جریان نامی 10 A نصب: ریل DIN نوع NS 35/7.5 (DIN‑rail mounting)
• دمای کاری محیط: از –40 °C تا 85 °C (برخی منابع 85 °C ذکر کرده‌اند
• ابعاد تقریبی: عرض ~38 mm، ارتفاع ~75 mm، عمق با نگهدارنده ~84 mm بسته به نوع براکت
• رنگ بدنه: خاکستری صنعتی RAL 7043 یا Gray

مزایا و کاربردها

مزایا:

• انعطاف در انتخاب رله — چون پایه رله است، می‌توان هر رله مناسب با مشخصات لازم (ولتاژ، نوع کنتاکت، بار) به آن متصل کرد.
• نصب استاندارد بر روی ریل DIN — مناسب برای تابلوهای صنعتی و نصب سیستماتیک.
• ترمینال پیچ‌خور با قابلیت اتصال سیم با مقاطع استاندارد — مناسب برای سیم‌بندی تابلو.
• مناسب برای انواع سیم (سخت / افشان) و قابلیت استفاده با سرسیم — انعطاف در طراحی سیم‌کشی.
• تیپ صنعتی با مقاومت در دما و محیط، قابل استفاده در شرایط مختلف محیطی.

کاربردها:

• تابلوهای کنترل و فرمان صنعتی — برای نصب رله‌هایی که باید خروجی یا سیگنال‌ها را سوئیچ کنند.
• سیستم‌های اتوماسیون، PLCها، کنترل موتور، مدارهای قدرت یا فرمان — زمانی که رله ضروری است.
• هر جا که نیاز به سوکت/پایه رله انعطاف‌پذیر داشته باشیم یعنی بتوان رله را جدا یا تعویض کرد بدون بازکردن سیم‌کشی پیچیده.
• نصب در تابلو یا شاسی با ریل DIN — برای طراحی حرفه‌ای تابلو.

نکات مهم هنگام استفاده

1. یادت باشد — 2907520 فقط پایه رله است؛ برای عملکرد باید رله مناسب با 3 کنتاکت تغییر وضعیت تهیه کنی.
2. در انتخاب سیم، حتماً محدوده مقطع 0.2–2.5 mm² یا با ferrule تا 1.5 mm² را رعایت کن.
3. ترمینال‌ها را با پیچ مناسب محکم ببند — اتصالات شل می‌تواند منجر به حرارت یا عدم تماس شود.
4. هنگام انتخاب رله، جریان و ولتاژ کاری مدار را با حد 10 A / 400 V که برای پایه تعریف شده است، مقایسه کن.
5. اگر محیط تابلو گرم یا دارای ارتعاش است، مطمئن شو پایه و رله به خوبی مهار شده‌اند و ارت (زمین) مناسب رعایت شده است.
6. هنگام مونتاژ روی ریل DIN NS 35/7.5، توجه داشته باش فضای کافی برای عمق ~84 mm وجود داشته باشد.

جمع‌بندی

پایه‌رله Phoenix Contact 2907520 (ECOR‑3‑BSC1/3X21) یک راه‌حل استاندارد و انعطاف‌پذیر برای استفاده با رله‌های 3 کنتاکتی در تابلوها و سیستم‌های صنعتی است. با قابلیت نصب آسان روی ریل DIN، ترمینال مناسب برای سیم‌های استاندارد و انعطاف در انتخاب رله، این پایه گزینه‌ای عالی برای طراحی مدارات کنترل، فرمان و اتوماسیون محسوب می‌شود.
