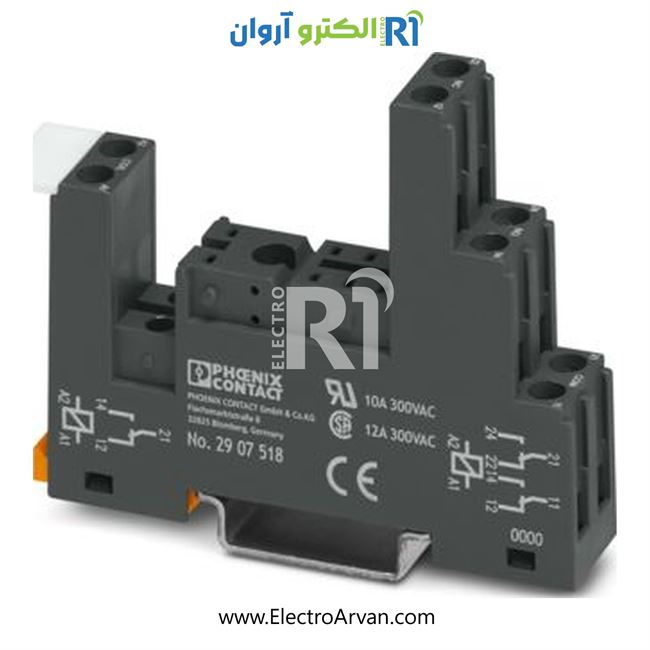

سوکت سوزنی 8 پایه -2907518-ECOR-1-BSC3/2X21

پایه رله Phoenix Contact مدل ECOR‑1‑BSC3/2X21 با شماره قطعه 2907518 طراحی شده است تا رله‌های مینیاتوری قدرتی یا سوئیچینگ را به صورت plug‑in روی ریل DIN (NS 35/7.5) نصب کند. این پایه برای رله‌هایی با 1 یا 2 کنتاکت تبدیل (changeover) مناسب است و امکان اجرای ماژول‌های حذف تداخل (suppression) یا ماژول‌های ورودی را دارد.

مشخصات فنی

• نوع: پایه رله (Socket / Relay base)
• مدلECOR‑1‑BSC3/2X21
• نوع اتصالات: پیچی برای سیم‌بندی ایمن
• روش نصب: روی ریل دین NS 35/7.5
• جریان بار قابل تحمل: تا 12 A روی تماس‌ها
• ولتاژ کاری کنتاکت (بار): تا 250 V AC / DC
• دمای کاری: از ‑25 °C تا 70 °C
• ابعاد بدنه: 15.7 mm × 79.2 mm × 69 mm
• عایق‌بندی: طراحی ایمن با جداسازی پایه تا رله مطابق استانداردها
• سایر امکانات: پایه امکان نصب ماژول نگهدارنده رله (retaining bracket) را دارد.

مزایا

• نصب سریع و ایمن رله‌های مینیاتوری با قابلیت plug‑in
• فضای کم اشغالی روی ریل DIN
• جریان بار بالا (12 A) برای بارهای قابل‌توجه
• امکان استفاده از ماژول‌های کاهش نویز / تضعیف تداخل (suppression)
• پایه محکم و قابل اطمینان با پشتیبانی از اتصالات پیچی

کاربردها

• تابلوهای کنترل صنعتی
• سیستم‌های اتوماسیون که به رله‌های مینیاتوری با بار بالا نیاز دارند
• مدارات فرمان و حفاظت که نیاز به تعویض آسان رله دارند
• کاربردهایی که فضای محدود در ریل دین دارند

نکات مهم هنگام استفاده

1. مطمئن شوید رله مورد استفاده با پایه تطبیق دارد 1 یا 2 کنتاکت
2. سیم‌بندی را با توجه به ظرفیت جریان حداکثر 12 Aانجام دهید تا از گرم شدن بیش از حد جلوگیری شود.
3. دمای نصب را در محدوده ‑25 تا 70 درجه رعایت کنید.
4. از ماژول نگهدارنده رله (براکت) استفاده کنید تا رله به خوبی روی پایه ثابت بماند.
5. هنگام نصب ماژول‌های تضعیف تداخل (suppression)، توصیه‌های تولیدکننده را برای اتصال و قطبیت رعایت کنید.

جمع‌بندی

پایه رله Phoenix Contact 2907518 (ECOR‑1‑BSC3/2X21) یک ابزار کلیدی برای نصب ایمن و آسان رله‌های مینیاتوری با جریان بالا بر روی ریل DIN است. با ظرفیت جریان 12 A، طراحی مناسب برای ماژول‌های تداخل و نصب جمع‌وجور، این پایه گزینه‌ای بسیار کاربردی برای تابلوهای صنعتی و سیستم‌های کنترل محسوب می‌شود
