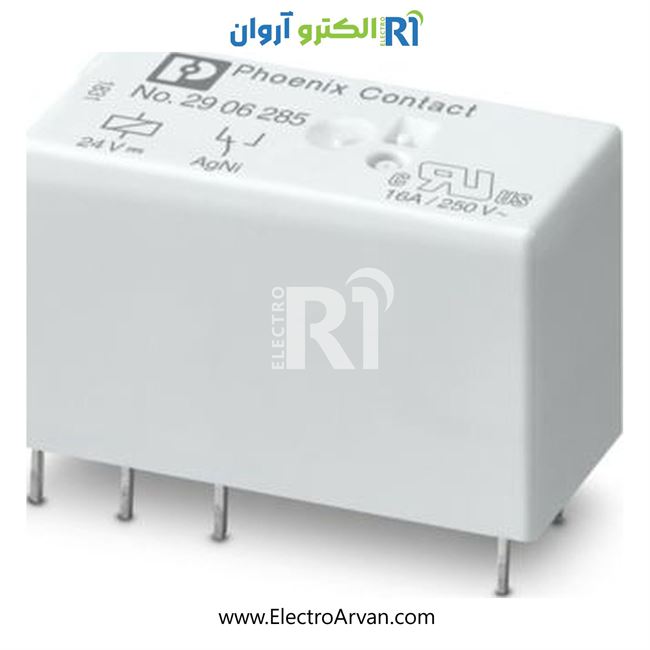

رله سوزنی 24DC تک کنتاکت - 2906285- REL-MR-BL-24DC/21HC

رله صنعتی Phoenix Contact مدل REL-MR-BL/L-24DC/21HC با شماره قطعه 2906285 یک رله مینیاتوری (miniature) سوکت‌پذیر است. این رله برای کاربردهای صنعتی طراحی شده که نیاز به جریان پیوسته بالا دارند، اما فضای نصب محدود است. دارای یک کنتاکت تبدیل (SPDT) بوده و با ولتاژ کویل 24 V DC کار می‌کند. طراحی ثابت و جمع‌وجور به همراه دوام بالا باعث می‌شود این رله گزینه‌ای قابل اعتماد برای تابلوهای کنترل، سیستم‌های فرمان و تجهیزات صنعتی باشد.

مشخصات فنی

• ولتاژ کویل نامی: 24 V DC
• نوع کویلDC
• جریان کویل: حدود 17 mA
• مقاومت کویل: تقریباً 1.412 کلو‌اهم مطابق داده‎های DigiKey
• پیکربندی کنتاکت‌ها: یک کنتاکت تغییر وضعیت (SPDT / 1 Form C)
• جنس کنتاکت‌هاAgNi نقره-نیکل
• حداکثر ولتاژ سوئیچینگ: 250 V AC / DC
• حداقل ولتاژ سوئیچینگ: تقریباً 5 V با جریان حداقل 10 mA مطابق مشخصات TME
• جریان پیوسته محدود کنتاکت‌ها: تا 16 A
• جریان پیک (Inrush): حدود 30 A برای مدت کوتاه
• ظرفیت سوئیچ بار اهمی:
• تا ~384 W در 24 V DC براساس داده DigiKey
• ابعاد بدنه: عرض ≈ 12.7 mm × ارتفاع ≈ 29 mm × عمق ≈ 15.7 mm
• دمای کاری: از -40 °C تا 85 °C
• زمان عمل (Operate): حدود 8 ms
• زمان رهاسازی (Release): حدود 6 ms
• عمر مکانیکی: تقریباً 10٬000٬000 چرخه بر اساس TME
• ولتاژ تست عایق بین کویل و کنتاکت: 5 kV AC (50 Hz، 1 دقیقه
• نوع عایقBasic insulation عایق پایه

مزایا و کاربردها

مزایا:

• طراحی کوچک و جمع‌وجور مناسب تابلوهایی با فضای محدود.
• توان بالا در سوئیچینگ پیوسته به دلیل کنتاکت قدرتمند 16 A
• زمان پاسخ سریع (8 ms عمل، 6 ms رهاسازی) برای کاربردهای حساس.
• دوام مکانیکی قابل توجه برای استفاده مکرر.
• مناسب برای بارهای AC و DC به دلیل توان سوئیچینگ مناسب.

کاربردها:

• تابلوهای کنترل در ماشین‌آلات صنعتی
• سیستم‌های اتوماسیون و کنترل فرمان
• مدارهای قدرت و فرمان با بار متوسط
• کاربردهایی که نیاز به رله جمع‌وجور و پرکار دارند

نکات مهم هنگام استفاده

1. منبع تغذیه کویل را دقیقاً 24 V DC تنظیم کن تا عملکرد صحیح باشد.
2. جریان بار کنتاکت‌ها را در محدوده 16 A یا کمتر نگه‌دار تا از آسیب دیدن رله جلوگیری شود.
3. دمای محیط کاری را در بازه -40 تا 85 درجه رعایت کن.
4. در زمان نصب، از سوکت مناسب و استاندارد استفاده کن تا اتصال کامل و ایمن برقرار شود.
5. در طراحی مدار، توجه داشته باش که زمان inrush و توان سوئیچینگ را مطابق بار در نظر بگیری.

جمع‌بندی

رله Phoenix Contact 2906285 (REL-MR-BL/L-24DC/21HC) یک رله مینیاتوری ولی بسیار قدرتمند است که برای کاربردهای صنعتی مناسب است. با یک کنتاکت تغییر وضعیت، توان سوئیچینگ بالا، طراحی جمع‌وجور و زمان پاسخ سریع، این رله گزینه‌ای مطمئن برای کنترل بار‌های DC و سیستم‌های فرمان و اتوماسیون محسوب می‌شود.
