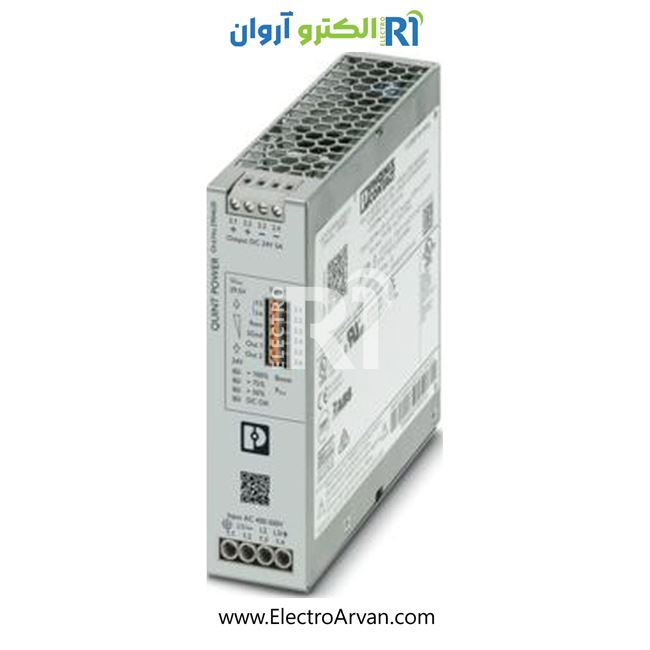

منبع تغذیه فونیکس کنتاکت 5 آمپر سه فاز -2904620-QUINT4-PS/3AC/24DC/5

منبع تغذیه QUINT4‑PS/3AC/24DC/5 شرکت Phoenix Contact با شماره قطعه 2904620، یک پاور سوئیچینگ سه‌فاز 3ACبرای نصب روی ریل DIN است. این منبع برای تأمین 24 ولت DC با جریان تا 5 آمپر طراحی شده و از فناوری SFB (Selective Fuse Breaking) بهره می‌برد که حفاظت هوشمند در برابر اضافه‌بار را فراهم می‌کند. همچنین قابلیت پیکربندی از طریق رابط NFC دارد، که امکان تنظیم مشخصه‌ جریان / ولتاژ خروجی یا آستانه‌های سیگنال وضعیت را فراهم می‌کند.

مشخصات فنی

• ورودی: 3 فاز AC
• خروجی: 24 V DC، تا 5 A
• توان خروجی: 120 W
• تنظیم ولتاژ خروجی: 24 … 29.5 V DC قابل انتخاب
• فناوری محافظت: SFB (Selective Fuse Breaking) که باعث قطع انتخابی فیوز می‌شود، بدون این که تمام بارها خاموش شوند.
• “Boost” ذخیره توان:
• Static Boost تا حدود 6.25 A برای توسعه سیستم
• Dynamic Boost تا 10 A برای مدت محدود برای راه‌اندازی بارهای سنگین
• بافر ولتاژ هنگام نوسان ورودی (Mains-failure bridging): بیش از 20 ms
• رابط پیکربندی / مانیتورینگ: NFC برای تنظیم پارامترها و خواندن وضعیت
• حفاظت در برابر جهش ولتاژ: دارای گاز تخلیه (Gas discharge tube) داخلی
• دمای کاری ‑40 °C تا 70 °C
• اتصال سیم: ترمینال پیچ یا Push‑in بر اساس مدل
• ابعاد: 36 میلی‌متر عرض × 130 میلی‌متر ارتفاع × 125 میلی‌متر عمق حفاظت: درجه IP20

مزایا

• پایداری بالا: با فناوری SFB، منابع تغذیه موازی یا بارهای حساس ایمن‌تر اداره می‌شوند.
• انعطاف‌پذیری در راه‌اندازی بار: امکان “بوست دینامیک” 10 Aبرای راه‌اندازی بارهای سنگین.
• نگهداری و تنظیم آسان: با رابط NFC می‌توان پارامترها را بدون بازکردن تابلو تنظیم کرد.
• مقاوم در برابر اختلالات برق: بافر ولتاژ و محافظ جهش ولتاژ، پایداری سیستم را افزایش می‌دهند.
• طراحی صنعتی مقاوم: بدنه فلزی، محدوده دمایی وسیع و ورودی سه‌فاز آن را برای کاربردهای حرفه‌ای مناسب می‌کند.

کاربردها

• تابلوهای صنعتی با برق سه‌فاز که نیاز به منبع 24 V DC دارند.
• سیستم‌های اتوماسیون (PLCها، درایورها) که جریان 5 آمپر کافی است.
• پروژه‌هایی که نیاز به قابلیت افزایش بار موقتی (بوست) برای راه‌اندازی دارند.
• سیستم‌هایی که به نظارت وضعیت منبع تغذیه (ولتاژ / دما) نیاز دارند.
• کاربردهایی که قابلیت تنظیم دقیق خروجی منبع تغذیه مهم است.

نکات مهم هنگام استفاده

1. سیم‌بندی ورودی سه‌فاز باید با کابل مناسب و اتصال محکم انجام شود.
2. هنگام راه‌اندازی بار اول، از “بوست دینامیک” استفاده کن اما مراقب باش که بار دائم بیش از جریان نامی نباشد.
3. تنظیم خروجی (ولتاژ، سیگنال) را با اپلیکیشن یا نرم‌افزار NFC انجام بده تا پارامترها دقیق باشند.
4. در طراحی تابلو، فضای کافی برای تهویه منبع تغذیه در نظر بگیر، مخصوصاً در محیط‌های گرم.
5. دوره‌ای وضعیت سیگنال وضعیت Input OK، Temperature OKرا بررسی کن تا مشکلات احتمالی را زود تشخیص دهی.

جمع‌بندی

منبع تغذیه Phoenix Contact 2904620 (QUINT4‑PS/3AC/24DC/5) یک انتخاب عالی برای کاربردهای صنعتی با برق سه‌فاز است که به خروجی 24 V DC با جریان متوسط نیاز دارند. ترکیب فناوری SFB، رابط NFC، و قابلیت بوست دینامیک آن را به یک گزینه قابل اعتماد و انعطاف‌پذیر تبدیل کرده است.
