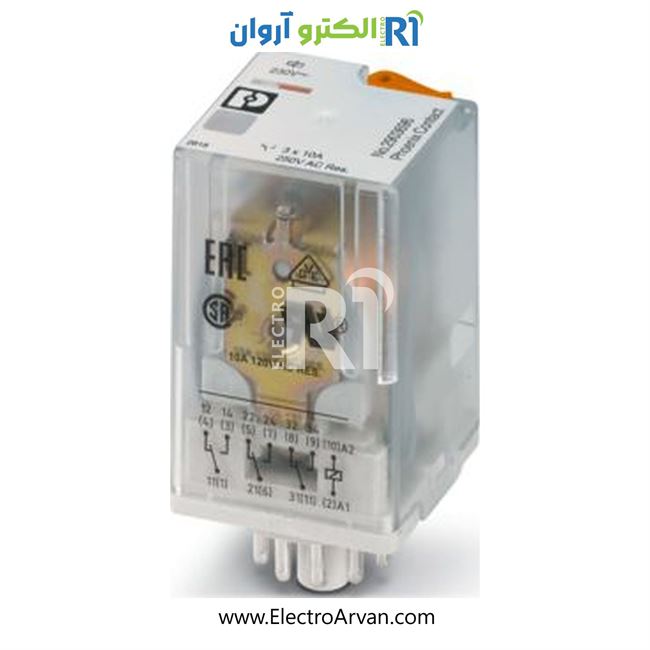

رله شیشه ای 230AC سه کنتاکت - 2903696- REL-OR3/L-230AC/3X21

رله صنعتی Phoenix Contact مدل REL‑OR3/L‑230AC/3X21 با شماره قطعه 2903696 یک رله پلاگ‌این (سوکت‌پذیر) است که برای برنامه‌های صنعتی طراحی شده است. این مدل دارای سه کنتاکت تغییر وضعیت 3 PDTاست که امکان کنترل هم‌زمان چند مسیر را در مدار می‌دهد. همچنین دارای دکمه تست، LED وضعیت و نشانگر مکانیکی موقعیت کنتاکت‌ها برای پایش ساده‌تر عملکرد می‌باشد.

مشخصات فنی

• ولتاژ کویل نامی: 230 V AC
• بازه ولتاژ کویل عملیاتی: تقریباً 195.5 تا 253 V AC
• جریان کویل: حدود 13 mA در ولتاژ نامی
• مقاومت کویل: تقریباً 7.08 kΩ
• پیکربندی کنتاکت‌ها: 3 کنتاکت تغییر وضعیت 3 PDT / 3 Form C
• جنس کنتاکت‌ها: نقره‑نیکل (AgNi)
• حداکثر ولتاژ سوئیچینگ: 250 V AC / DC
• حداقل ولتاژ سوئیچینگ: 10 V (24 mA)
• جریان پیک (Inrush): 30 A برای حدود 20 میلی‌ثانیه روی کنتاکت‌های N/O
• جریان پیوسته محدود کنتاکت‌ها: تا 10 A
• ظرفیت قطع بار بار اهمی:
• 240 W در 24 V DC
• 124 W در 48 V DC
• 108 W در 60 V DC
• 52 W در 110 V DC
• 48 W در 220 V DC
• ابعاد بدنه: عرض 35 mm × ارتفاع 54.4 mm × عمق 35 mm
• دمای کاری محیط: ‑40 °C تا 55 °C
• عمر مکانیکی: حدود 20,000,000 چرخه
• نشانگر وضعیت: LED زرد
• دکمه تست: دارد
• نشانگر مکانیکی موقعیت سوئیچ: دارد

مزایا و کاربردها

مزایا:

• داشتن سه کنتاکت تغییر وضعیت امکان کنترل چند مسیر را در یک رله فراهم می‌کند.
• طراحی پلاگ‌این (سوکت‌پذیر) باعث می‌شود نصب و تعویض آن ساده‌تر و سریع‌تر انجام شود.
• LED وضعیت به همراه دکمه تست و نشانگر مکانیکی، امکان پایش و عیب‌یابی مؤثر را فراهم می‌کند.
• توان سوئیچینگ بالا با جریان پیک زیاد باعث می‌شود بتوان بارهای سنگین را کنترل کرد.
• مقاومت بالای مکانیکی برای کاربردهای صنعتی با تکرار زیاد سوئیچینگ.

کاربردها:

• تابلوهای برق صنعتی که نیاز به کنترل چند مدار دارند
• سیستم‌های اتوماسیون که نیاز به سوئیچینگ چند خروجی دارند
• مدارهای کنترلی با بارهای AC یا DC قوی
• برنامه‌هایی که نیاز به نظارت دقیق وضعیت رله دارند

نکات مهم هنگام استفاده

1. منبع تغذیه کویل باید دقیقاً 230 V AC یا در بازه عملکردی رله باشد تا از آسیب دیدن کویل جلوگیری شود.
2. جریان‌های بار سوئیچ شده را باید در محدوده مجاز حداکثر 10 Aنگه داشت مگر در زمان پیک کوتاه.
3. دمای محیط کاری را بین ‑40 تا 55 درجه رعایت کن تا عملکرد و دوام رله بهینه باشد.
4. هنگام نصب از سوکت مناسب و استاندارد استفاده کن تا ارتباط ایمن برقرار شود.
5. ظرفیت قطع بار (Interrupting) را در طراحی مدار در نظر بگیر تا عملکرد ایمن و دقیق تضمین شود.

جمع‌بندی

رله Phoenix Contact مدل REL‑OR3/L‑230AC/3X21 (2903696) یک رله صنعتی بسیار توانمند است که با داشتن سه کانال تغییر وضعیت، توان بالا، طراحی سوکت‌پذیر و امکانات نظارتی، گزینه‌ای عالی برای کاربردهای پیچیده کنترل قدرت در تابلوهای برق و سیستم‌های اتوماسیون است.
