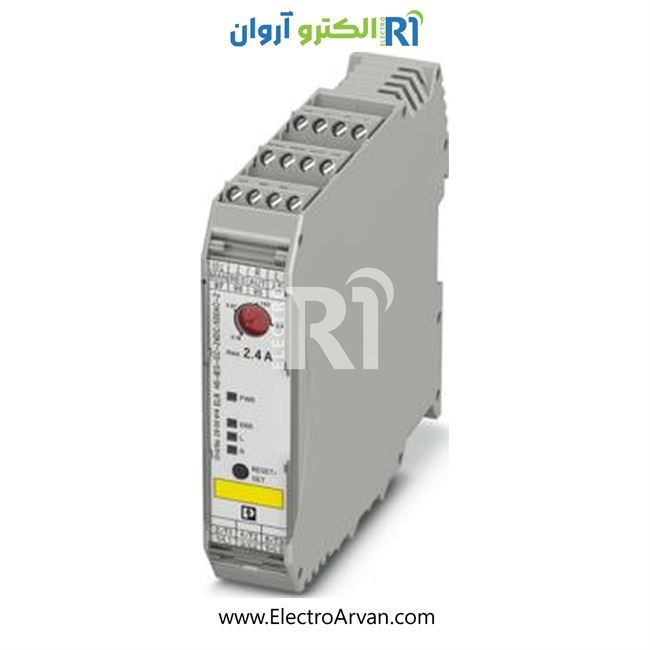

موتور استارتر فونیکس کنتاکت 2آمپر-2900414-ELR H5-IES-SC- 24DC/500AC-2

رله/استارتر هیبریدی Phoenix Contact مدل ELR H5‑IES‑SC‑24DC/500AC‑2 با شماره قطعه 2900414 برای راه‌اندازی موتورهای AC سه‌فاز طراحی شده است. این دستگاه به‌صورت ریلی (DIN‑Rail) نصب می‌شود و برای موتورهایی با ولتاژ تا 500 ولت AC و جریان خروجی حداکثر 2.4 آمپر مناسب است. کنترل آن از طریق کویل 24 V DC صورت می‌گیرد و عملکردهایی مانند توقف اضطراری (Emergency Stop) و حفاظت اضافه‌بار قابل تنظیم را دارا است.

مشخصات فنی

• ولتاژ تغذیه کویل کنترل24 V DC
• جریان فعال‌سازی کویل: تقریباً 40 mA در ولتاژ نامی
• محدوده ولتاژ تغذیه کویل: حدود 0.8 … 1.25 × ولتاژ نامی
• نوع محافظت کویل: دیود پلاریته معکوس محافظ جهش ولتاژ
• جریان راه‌اندازی موتور (بار): 2.4 A خروجی موتور
• بازه ولتاژ بار42 تا ~550 V AC برای موتور
• طرح حفاظت اضافه‌بار: تنظیم اضافه‌بار قابل تنظیم
• عملکرد ایمنی: مناسب برای عملکرد ایمن با سطح ایمنی SIL 3 و PL e
• اندازه: عرض تقریباً 22.5 میلی‌متر
• کلاس دمایی کاری: از −25 °C تا 70 °C برخی منابع
• نوع اتصال: پیچ‌خور (screw)
• رده حفاظتیIP20
• تأییدیه‌هاUL، CUL، CB و غیره
• زمان پاسخ (typical response): کمتر از ~35 ms برای برخی سیگنال‌ها
• اندازه فیزیکی عمق: در بعضی مشخصات: حدود 113 تا 114 میلی‌متر عمق دارد.

مزایا و کاربردها

مزایا:

• ایمنی‌بالا: طراحی با سطح ایمنی SIL 3 و PL e، مناسب برای کاربردهایی که ایمنی مهم است.
• صرفه‌جویی در فضا: عرض باریک 22.5 mmکه امکان نصب در تابلو با فضا محدود را می‌دهد.
• کاهش نویز و سایش: طراحی هیبریدی باعث سوئیچ با سایش پایین‌تر نسبت به کنتاکتورهای قدیمی می‌شود.
• کنترل ساده و ایمن: کویل DC و امکان تنظیم اضافه‌بار به همراه عملکرد اضطراری (Emergency Stop).
• دو فاز عملکردی: قابلیت راه‌اندازی در هر دو جهت (reversing) برای موتورهای AC سه‌فاز.

کاربردها:

• راه‌اندازی موتورهای AC با توان متوسط در تابلوهای صنعتی
• محیط‌هایی که به ایمنی بالا (SIL / PL) نیاز دارند، مانند سیستم‌های اتوماسیون ایمن
• ماشین‌آلات صنعتی که به عملکرد معکوس موتور نیاز دارند
• سیستم‌هایی که فضای پنل محدود دارند
• دفاتر کنترل موتور در تابلو برق‌ها که نیاز به کنترل اضافه‌بار و ایمنی دارند

نکات مهم هنگام استفاده

1. تنظیم اضافه‌بار: اضافه‌بار خروجی موتور را به درستی تنظیم کن تا از حفاظت مناسب استفاده شود.
2. منبع تغذیه کویل: استفاده از منبع دقیق 24 V DC با قابلیت تأمین جریان حداقل 40 mA توصیه می‌شود.
3. نصب ریلی: دستگاه را روی ریل DIN مناسب نصب کن تا اتصال مکانیکی ایمن باشد.
4. برنامه ایمنی: عملکرد Emergency Stop را در مدارات ایمن در نظر بگیر و آن را تست کن.
5. تهویه: توجه داشته باش دمای محیط تابلو در محدوده مناسب باشد تا از گرمای بیش از حد جلوگیری شود.
6. سیم‌بندی درست: از کابل مناسب با مقطع کافی برای بار موتور استفاده کن.

جمع‌بندی

رله / استارتر Phoenix Contact 2900414 (ELR H5‑IES‑SC) یک استارتر موتور هیبریدی بسیار مؤثر برای راه‌اندازی موتورهای AC سه‌فاز است. این دستگاه ترکیبی از کنترل DC کویل 24 ولت، ایمنی بسیار بالا (SIL 3 / PL e)، قابلیت معکوس‌کردن موتور، و طراحی جمع‌وجور روی ریل DIN را ارائه می‌دهد. برای سیستم‌های صنعتی که ایمنی، فضای محدود، و کنترل دقیق موتور اهمیت دارد، این مدل گزینه‌ای بسیار مناسب است.
