سرج ارستر B+C فونیکس کنتاکت - 2880451 -SYS-SET/ 2

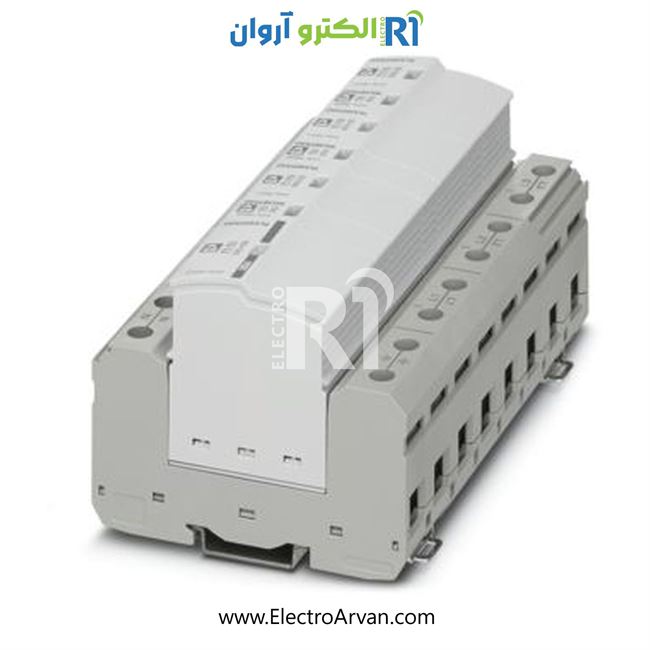

ماژول SYS‑SET/ 2 با شماره قطعه 2880451، یک ترکیب دو بخشی جهت حفاظت در برابر رعد و برق و ولتاژهای گذرا (Surge Arrester & Lightning Current Arrester) از نوع Type 1 2 (Class I II) برای شبکه‌های تغذیه سه‌فاز (L1, L2, L3, N, PE) با استفاده از ریل DIN است. این محصول امکان استفاده در سیستم‌های TN‑S یا TT را دارد و برای کاربردهای صنعتی که نیاز به حفاظت جامع از ولتاژ اضافی یا جریان رعد دارند بسیار مناسب است.

مشخصات فنی

• رده IECI II (T1 T2)
• نوع ماژول: سازگار با شبکه سه‌فاز با نول و حفاظ جداگانه 5‑رسانهL1, L2, L3, N, PE
• ولتاژ نامی: 240/415 V AC (TN‑S) و 240/415 V AC (TT)
• ولتاژ پیوسته حداکثر Uc: 350 V AC
• جریان نامی بار در دمای زیر 55 °CIL = 125 A
• جریان تخلیه نامی Iₙ (8/20 µs):
• L–N: 25 kA
• L–PE: 25 kA
• N–PE: 100 kA
• جریان امپالس 10/350 µs
• N–PE: 100 kA
• سطح حفاظت (Residual voltage Uₚ):
• L–N: ≤ 1.5 kV
• L–PE: ≤ 2.2 kV
• ابعاد ماژول: عرض ≈ 142.4 mm، ارتفاع ≈ 90 mm، عمق ≈ 74.5 mm شامل ریل 7.5 mm
• اتصال: ترمینال پیچ با پیچ M5، گشتاور سفت‌کردن 4.5 Nm، طول برهنه سیم 18 mm
• درجه حفاظتIP20 هنگام استفاده صحیح
• دمای کاری: حدود −40 °C تا 80 °C
• استانداردها: مطابق EN 61643‑11، IEC 61643‑11، تأییدیه UL، IECEE CB، EAC

مزایا

• حفاظت دو مرحله‌ای (Type 1 2) در یک ماژول: هم برای جریان رعد (Lightning current) و هم برای ولتاژهای گذرا؛ بنابراین محافظتی جامع در شبکه‌های قدرت صنعتی.
• طراحی مخصوص شبکه سه‌فاز با نول و حفاظ (TN‑S/TT) و ماژول روی ریل DIN، مناسب برای تابلوهای کنترل صنعتی.
• جریان تخلیه بالا (تا 100 kA در مسیر N‑PE) که آن را برای محیط‌های پرخطر و رعد و برق شدید مناسب می‌سازد.
• سطح حفاظت ولتاژ نسبتا پایین مثلاً ≤ 1.5 kV برای L–Nکه از ابعاد ایمنی بالاتر برای تجهیزات تابلوها حکایت دارد.
• نصب و نگهداری آسان با بلوک ماژولار، اتصال پیچ‌خور و امکان تست ماژول با ابزار متناسب.
• طراحی مطابق استانداردهای حفاظتی مهم برای استفاده در سیستم‌های ایمنی و قدرت.

کاربردها

• تابلوهای ورودی اصلی در ساختمان‌ها یا تاسیسات صنعتی که نیاز به حفاظت در برابر رعد و ولتاژ بالا دارند.
• اتاق‌های کنترل، مراکز داده، نیروگاه‌ها، و تأسیسات فرآیندی که تابلوهای سه‌فاز دارند و تجهیزات حساس به ولتاژ نیازمند محافظت هستند.
• پروژه‌هایی با شرایط محیطی دشوار (دمای پایین یا بالا، ارتفاع بالا) یا مشخصات حفاظتی بالا.
• سیستم‌های حفاظتی انرژی، تابلوهای برق و تابلوهای توزیع اصلی که باید در برابر ولتاژ گذرا و ضربه‌های برق محافظت شوند.

نکات مهم هنگام استفاده

1. نصب روی ریل DIN باید با فضای کافی برای عمق ~74.5 mm و عرض ~142.4 mm انجام شود، و تهویه مناسب در نظر گرفته شود.
2. از سیم با مقطع مناسب 2.5 تا 35 mm² برای هر ترمینال استفاده کنید تا راندمان حفاظت حفظ شود.
3. در صورتی که شبکه دارای احتمال رعدقوی یا شرایط خاص جوی است، حفاظ یا سیستم رعدگیر مناسب قبل از این ماژول نصب شود.
4. پس از نصب، وضعیت نشانگر خطا یا رویداد ماژول را نظارت کنید (ماژول دارای علامت “fault” است) و در صورت بروز خطا نسبت به جایگزینی اقدام شود.
5. برای مراکز داده یا سیستم‌های با حساسیت بالا، برنامه سرویس دوره‌ای جهت تست عملکرد و اطمینان از آمادگی ماژول پیشنهاد می‌شود.

جمع‌بندی

ماژول Phoenix Contact 2880451 (SYS‑SET/ 2) یک راه‌حل بسیار قوی و معتبر برای حفاظت شبکه‌های سه‌فاز در برابر رعد و ولتاژهای گذرا است. با جریان تخلیه بالا، طراحی ویژه برای تابلوهای صنعتی، و تطابق با استانداردهای حفاظتی بین‌المللی، این محصول انتخابی مطمئن برای پروژه‌های صنعتی و ساختمانی با نیاز به حفاظت بالا خواهد بود.
