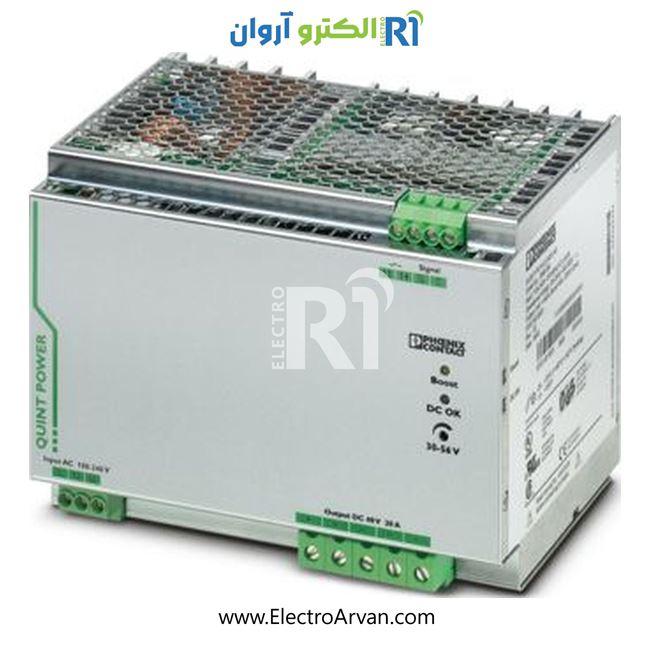

منبع تغذیه فونیکس کنتاکت 48 ولت 20 آمپر -2866695-QUINT-PS/1AC/48DC/20

منبع تغذیه سوئیچ شده صنعتی سری QUINT-PS/1AC/48DC/20 از فونیکس کنتاکت، مدل 2866695، با خروجی 48 V DC / 20 A است. این منبع برای نصب روی ریل DIN طراحی شده و مناسب تامین برق برای بارها و ماژول‌های صنعتی با توان بالا می‌باشد. استفاده از تکنولوژی SFB (Selective Fuse Breaking) به این پاور این امکان را می‌دهد تا بارهای دشوار را به‌طور ایمن راه‌اندازی کند و در عین حال حفاظت مناسبی برای فیوزها و بخش‌های downstream سیستم فراهم کند.

مشخصات فنی

• نوع: منبع تغذیه سوئیچ‌شده (Switched-mode power supply)
• ورودی: تک‌فاز AC (≈ 85 … 264 V AC) یا DC (≈ 90 … 300 V DC)
• جریان خروجی 20 A حداکثر
• توان خروجی: تا 960 W
• تنظیم‌پذیری خروجی: ولتاژ خروجی قابل تنظیم در بازه 30–56 V DC بسته به تنظیمات
• حفاظتی: کوتاه‌-‌مدت کردن جریان و قطع سریع فیوز با تکنولوژی SFB (Selective Fuse Breaking) — مناسب برای راه‌اندازی بارهای دشوار
• عایق‌ولتاژ: تست عایق بین ورودی و PE تا 3.5 kV AC (type test)
• محدوده دمای کاری: 25 °C تا 70 °C در دماهای بالا ممکن است دِراتینگ لازم باشد
• ابعاد: عرض ≈ 180 mm، عمق ≈ 125 mm، ارتفاع ≈ 130 mm
• درجه حفاظت IP20  برای نصب داخل تابلوها
• اتصال: ترمینال پیچ (screw connection) برای ورودی و خروجی سیم‌ها
• دیگر ویژگی‌ها: ذخیره انرژی برای راه‌اندازی بارهای سنگین، قابلیت القای جریان زیاد کوتاه‌مدت برای استارت مناسب برای راه‌اندازی موتور، شیر، اینورتر یا بارهای القائی.

مزایا

• قدرت بالا: خروجی 48 V / 20 A و توان 960 W برای تجهیزات صنعتی پرمصرف.
• قابلیت راه‌اندازی بارهای دشوار: به لطف SFB و توان خروجی بالا، می‌توان بارهای سنگین یا موتورهای القایی را به‌راحتی راه انداخت.
• پایداری و راندمان بالا: راندمان بالا > 93٪ و طراحی حرفه‌ای مناسب محیط صنعتی.
• قابلیت تنظیم خروجی: ولتاژ خروجی قابل تنظیم 30–56 V برای انطباق با نیازهای مختلف تجهیزات.
• عایق و ایمنی بالا: تست‌های عایق و استانداردهای ایمنی رعایت شده — مناسب محیط صنعتی.
• نصب آسان روی ریل DIN: مناسب تابلوها و کنترل‌کننده‌ها با فضای محدود.
• قابلیت تولید بار DC با جریان بالا برای سیستم‌های 48 V: مناسب سیستم‌هایی مثل تابلوهای کنترل، درایورها، سیستم‌های ابزار دقیق و اتوماسیون.

کاربردها

• تابلوهای توزیع و کنترل صنعتی که نیاز به منبع 48 V DC و جریان بالا دارند.
• سیستم‌های اتوماسیون و کنترل: PLCها، درایورها، سرووها، محرک‌ها، موتورها، شیرها، اینورترها.
• پروژه‌هایی با بار زیاد یا نیاز به استارت اولیه قوی.
• محیط‌هایی با نیاز به تغذیه پایدار و قابل اعتماد — کارخانجات، خطوط تولید، ماشین‌آلات صنعتی.
• سیستم‌های کمکی DC در تابلوهای برق یا دستگاه‌هایی که با 48 V کار می‌کنند.

نکات مهم هنگام استفاده

1. در انتخاب کابل خروجی دقت کن — سیم و ترمینال مناسب با توان 20 A انتخاب شود.
2. اگر منبع در محیط گرم (> 60 °C) نصب می‌شود، دِراتینگ (derating) را در نظر بگیر.
3. هنگام نصب در تابلو، فضای کافی برای تهویه و عبور کابل در نظر بگیر (ابعاد 180×125×130 mm).
4. اگر بارها دارای استارت سنگین یا بار القایی هستند، مطمئن شو توان و جریان کافی برای استارت وجود داشته باشد.
5. برای حفاظت downstream از مدار و فیوزها استفاده کن — اگر فیوز مناسب نباشد، جریان زیاد اولیه ممکن است باعث آسیب شود.
6. خروجی پاور را طبق مشخصات بار تنظیم کن (ولتاژ خروجی قابل تنظیم) تا عمر و کیفیت کار حفظ شود.

جمع‌بندی

منبع تغذیه Phoenix Contact 2866695 (QUINT-PS/1AC/48DC/20) یک پاور صنعتی بسیار قوی، پایدار و انعطاف‌پذیر است که گزینه‌ای عالی برای سیستم‌های صنعتی، تابلوهای کنترل، و تجهیزاتی که به 48 V DC با توان بالا نیاز دارند محسوب می‌شود. با توجه به توان بالا، راندمان خوب، قابلیت راه‌اندازی بارهای سنگین، و طراحی مناسب برای نصب روی ریل DIN، این مدل انتخابی مطمئن و کارا برای انواع پروژه‌های صنعتی است.
