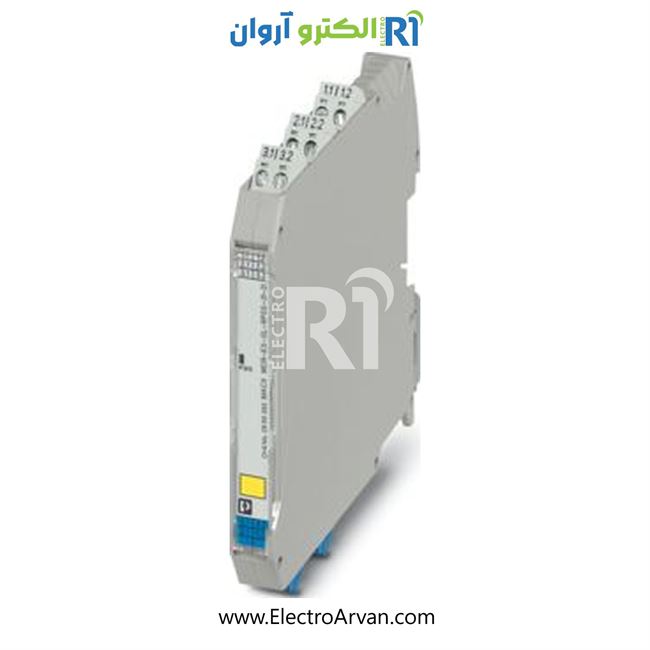

ایزولاتور سیگنال دو کاناله فونیکس کنتاکت -2865382-MACX MCR-EX-SL-RPSS-2I-2I

ماژول MACX MCR‑EX‑SL‑RPSS‑2I‑2I از شرکت Phoenix Contact (شماره قطعه 2865382) یک تغذیه ‌/ تکرار کننده سیگنال ایمن (repeater power supply) با قابلیت ایمنی ذاتی (Ex i) است. این ماژول دو کاناله است و برای راه‌اندازی سنسورهای 2‑سیم Ex‑i (مثل ترانسمیترهای جریان 4‑20 mA) طراحی شده است. همچنین قادر است سیگنال 4‑20 mA را از منطقه خطر (Ex) به منطقه امن منتقل کند و پروتکل HART را به صورت «شفاف» (transparent) پشتیبانی می‌کند.

مشخصات فنی

• ورودی: 4 … 20 mA، ایمن ذاتی (Ex ia)
• خروجی: دو کانال 4 … 20 mA فعال
• ایمنی: تا SIL 3 بر اساس IEC/EN 61508
• جداسازی الکتریکی: 5‑راه گالوانیکی 5-way isolation
• سازگاری HART: بله (شفاف برای HART)
• نشانگر خطا: تشخیص خط سیم (Line Fault Detection) بر اساس استاندارد NAMUR NE 43
• محدوده تغذیه: 19.2 … 30 V DC
• ساختار اتصال: ترمینال پیچ (Screw)
• پهنای بدنه: 12.5 میلی‌متر
• دمای کاری: –20 تا 60 درجه سلسیوس (بسته به منبع
• حفاظت: درجه IP20
• گواهی‌ها: تأییدیه Ex، SIL، PL امنیت عملکردی

مزایا

• پشتیبانی دو کانال: امکان راه‌اندازی و ایزوله‌سازی دو سنسور به صورت هم‌زمان.
• ایمنی بالا: طراحی Ex‑i و پشتیبانی از SIL 3 برای کاربردهای حساس.
• پشتیبانی HART: امکان استفاده از ترانسمیترهای مدرن با پروتکل HART بدون تداخل.
• تشخیص خط سیم: قابلیت شناسایی خرابی سیم‌ها (قطع یا اتصال کوتاه) برای افزایش اطمینان سیستم.
• جداسازی کامل سیگنال: با ایزولاسیون 5‑راه، تداخل و نویز کاهش می‌یابد.
• صرفه‌جویی در فضا: پهنای کم 12.5 mmبرای نصب در ریل DIN محدود.

کاربردها

• سیستم‌های اندازه‌گیری و کنترل در محیط‌های انفجاری (مانند پتروشیمی، نفت و گاز)
• تبدیل سیگنال 4‑20 mA از ترانسمیتر Ex‑i به منطقه امن.
• سیستم‌های کنترل و اتوماسیون که به قابلیت ایزولاسیون سیگنال نیاز دارند.
• تاسیسات که نیاز به تشخیص خط ترانسمیتر دارند (نظیر خطر خرابی سیم)

نکات مهم هنگام استفاده

1. منبع تغذیه را در محدوده 19.2‑30 V DC تأمین کن.
2. در زمان نصب، به تهویه و دمای کاری ماژول دقت کن.
3. سیم‌بندی ورودی را به درستی انجام بده تا سیگنال 4‑20 mA به درستی دریافت شود.
4. اگر قصد استفاده از قابلیت تشخیص خط را داری، آن را بر اساس نیاز پروژه فعال کن.
5. مطمئن شو که استانداردهای Ex مانند ATEX/IECExدر نصب رعایت شده‌اند.

جمع‌بندی

ماژول Phoenix Contact 2865382 (MACX MCR‑EX‑SL‑RPSS‑2I‑2I) یک راه‌حل حرفه‌ای برای ایزولاسیون و تغذیه ایمن ترانسمیترهای Ex‑i است. اینترفیس دو کاناله، پشتیبانی از HART، تشخیص خط و ایمنی SIL 3 باعث می‌شوند این ماژول برای استفاده در سیستم‌های کنترل صنعتی ایمن و حساس بسیار مناسب باشد
