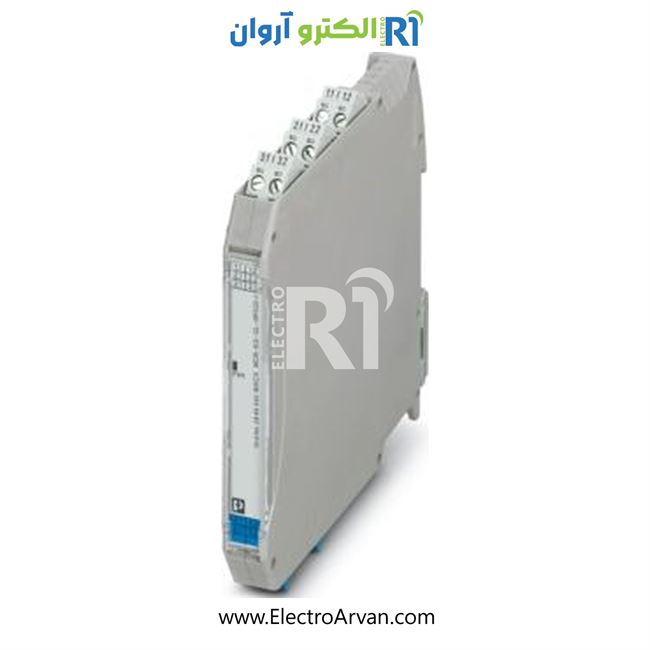

ایزولاتور سیگنال تک کاناله فونیکس کنتاکت -2865340-MACX MCR-EX-SL-RPSSI-I

رله / مبدّل ایزوله‌ساز Phoenix Contact MACX MCR‑EX‑SL‑RPSSI‑I (2865340) یک ماژول ایزولاسیون سیگنال 0/4‑20 mA طراحی‌شده برای محیط‌های ایمن Ex i است. این ماژول توانایی دریافت سیگنال جریان از ناحیه انفجاری (Intrinsically Safe) و ارسال آن به ناحیه امن با ایزولاسیون کامل را دارد، در حالی که ارتباط HART را نیز به روشی دوطرفه (bidirectional) حفظ می‌کند.

مشخصات فنی

• دامنه ورودی: 0/4 mA … 20 mA، ایمن ذاتی (Ex ia)
• تغذیه سنسور ترانسمیتر> 16 V
• خروجی: 0/4 mA … 20 mA، فعال (active) تا بار ~1000 Ω یا به صورت غیر فعال (passive)
• توانایی انتقال دوطرفه سیگنال HART
• تشخیص خطا سیم: طبق استاندارد NAMUR NE 43
• ایزولاسیون الکتریکی3‑راه 3‑way
• ایمنی عملکردی: سطح SIL 2 مطابق IEC/EN 61508
• نوع اتصال: ترمینال پیچ (screw)
• منبع تغذیه ماژول: 19.2 … 30 V DC
• عرض ماژول روی ریل DIN12.5 میلی‌متر
• دمای کاری: تقریباً ‑40 °C تا 60 °C بسته به منبع
• حفاظتIP20

مزایا

• امکان انتقال سیگنال جریان از محیط انفجاری (Ex i) به محیط امن بدون خطر با ایزولاسیون کامل
• پشتیبانی از HART به صورت دوطرفه، مناسب برای ترانسمیترهای پیشرفته
• قابلیت تشخیص خط و خطای سیم (line fault detection) برای افزایش ایمنی و پایداری سیستم
• استاندارد ایمنی SIL 2 برای کاربردهای حساس
• طراحی جمع‌وجور (12.5 mm) که نصب آن روی ریل DIN را آسان می‌کند
• افت توان پایین و دقت بالا در انتقال سیگنال

کاربردها

• سیستم‌های اندازه‌گیری و کنترل جریان 0/4‑20 mA در محیط‌های با خطر انفجار (نفت، گاز، پتروشیمی)
• تابلوهای فرآیندی که نیاز به ایزوله‌سازی سیگنال دارند
• استفاده در سیستم‌های HART برای ابزارهای میدانی در مناطق Ex
• کاربردهای ایمنی که به تشخیص خط سیم نیاز دارند

نکات مهم هنگام استفاده

1. منبع تغذیه ماژول را در محدوده مشخص 19.2‑30 V DCتأمین کن تا عملکرد صحیح داشته باشد.
2. هنگام راه‌اندازی، کابل‌های ورودی و خروجی سیگنال‌جریان را با دقت سیم‌بندی کن تا ایمنی و دقت حفظ شود.
3. اگر تشخیص خط سیم فعال است، وضعیت آن را مرتباً چک کن تا از قطع یا اتصال کوتاه سیم مطلع شوی.
4. نصب ماژول روی ریل DIN باید با تهویه کافی انجام شود تا دمای کاری رعایت گردد.
5. در طراحی سیستم در محیط Ex، نکات ایمنی مربوط به منطقه خطر را مطابق مقررات ATEX / IECEx رعایت کن.

جمع‌بندی

ماژول Phoenix Contact 2865340 یک راه‌حل ایمن، دقیق و حرفه‌ای برای انتقال سیگنال جریان (0/4‑20 mA) از محیط انفجاری به منطقه امن است. با پشتیبانی HART دوطرفه، ایزولاسیون سه‌راه، تشخیص خط سیم و سطح ایمنی SIL 2، این ماژول گزینه‌ای عالی برای سیستم‌های کنترل صنعتی پیشرفته محسوب می‌شود.
