ایزولاتور لوپ پاور فونیکس کنتاکت -2864419-MINI MCR-SL-1CP-I-I

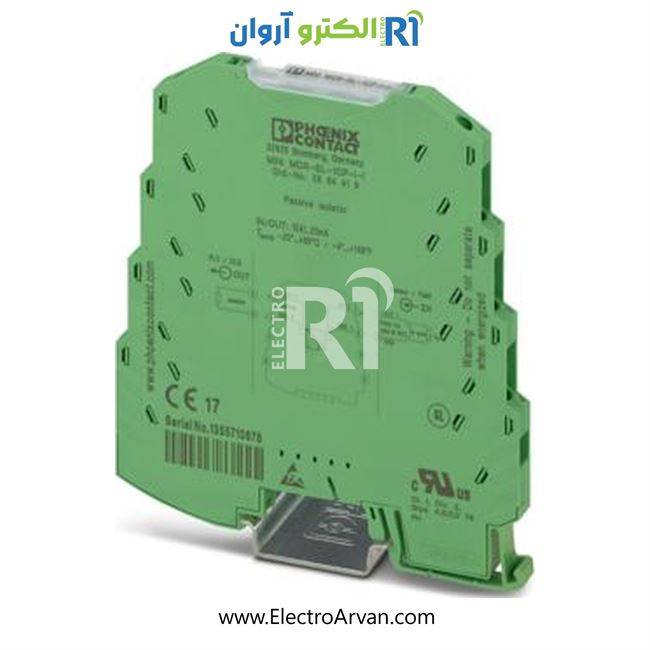

رله / ایزولاسیون سیگنال MINI MCR‑SL‑1CP‑I‑I از شرکت Phoenix Contact شماره قطعه 2864419یک passive separator گالوانیک ایزولاتوراست که برای سیگنال‌های جریان آنالوگ طراحی شده است. این ماژول «loop-powered» یعنی بدون منبع تغذیه کمکی کار می‌کند و انرژی خود را از حلقه جریان ورودی می‌گیرد. به کمک آن می‌توانید سیگنال جریان مثلا 4‑20 mA را ایزوله کنید و تداخل یا بار اضافی را کاهش دهید.

مشخصات فنی

• یک کانال 1‑channelبرای تفکیک گالوانیکی.
• افت ولتاژ در ایزولاتور: حدود 1.7 V.
• بدون نیاز به منبع تغذیه جداگانه انرژی از حلقه ورودی تأمین می‌شود
• پهنای ماژول 6.2 میلی‌متر
• انتقال خطا (transmission error) ≤ 0.1٪ از مقدار نهاییطبق دیتاشیت.
• زمان پاسخ 10‑90٪ در بار مشخص 600 Ωتقریباً 5 ms
• ایزولاسیون الکتریکیBasic insulation بین ورودی و خروجی.
• تست ولتاژ بین ورودی و خروجی: 1.5 kV 50 Hz، 1 دقیقه
• کلاس حفاظتی و ATEXطبق Phoenix Contact دارای رتبه‌بندی II 3 G Ex nA II T6 X.
• اتصال: ترمینال پیچ (screw) برای سیم‌بندی.
• رنگ بدنه: سبز و جنس از PBT پلی‌مری مقاوم
• دمای کاری: ‑20 °C تا 65 °C بسته به منبع
• گواهی‌نامه‌هاCE، ATEX، UL Recognized.

مزایا

• بدون نیاز به منبع ولتاژ کمکی: چون انرژی را از جریان ورودی می‌گیرد، طراحی مدار ساده‌تر می‌شود.
• پهنای بسیار کم: با عرض فقط 6.2 mm، فضای کمی روی ریل DIN می‌گیرد.
• ایزولاسیون گالوانیکی: امکان جداسازی سیگنال برای جلوگیری از تداخل و حفاظت مدار.
• پاسخ سریع: زمان پاسخ پایین باعث انتقال سیگنال دقیق‌تر می‌شود.
• پایدار و قابل اعتماد: با خطای بسیار کم در انتقال سیگنال.
• گواهی ایمنی ATEX: مناسب برای محیط‌هایی که نیاز به ایزولاسیون ایمن دارند.

کاربردها

• سیستم‌های کنترل و اندازه‌گیری که از سیگنال جریان 4‑20 mA استفاده می‌کنند.
• تابلوهای صنعت که نیاز دارند سیگنال را ایزوله کنند بدون اضافه کردن منبع تغذیه اضافی.
• اتوماسیون فرآیند، زمانی که بخواهید جریان حسگر را جدا کنید و به کنترلر ارسال کنید.
• محیط‌هایی که به ایمنی الکتریکی بالا نیاز دارند (مثلا برای حفاظت از خط).

نکات مهم هنگام استفاده

1. مطمئن شوید که جریان ورودی حلقه (loop) در بازه مناسب است تا ماژول تأمین انرژی شود.
2. سیم‌بندی را با ترمینال‌های پیچ به درستی انجام دهید تا اتصال پایدار باشد.
3. هنگام نصب روی ریل DIN فضای کافی برای تهویه در نظر بگیرید.
4. در طراحی مدار، افت ولتاژ 1.7Vرا در نظر بگیرید تا تاثیری روی سایر بخش‌های حلقه نداشته باشد.
5. چک‌کردن دوره‌ای سیگنال برای اطمینان از عملکرد صحیح ماژول پیشنهاد می‌شود.

جمع‌بندی

ماژول Phoenix Contact 2864419 (MINI MCR‑SL‑1CP‑I‑I) یک گزینه عالی برای ایزوله‌سازی سیگنال جریان در طراحی‌های ساده‌تر و فشرده است. با مصرف کم، اندازه کوچک و ایزولاسیون گالوانیکی، این ماژول می‌تواند بخشی مؤثر و مطمئن از سیستم ابزار دقیق و کنترل شما باشد.
