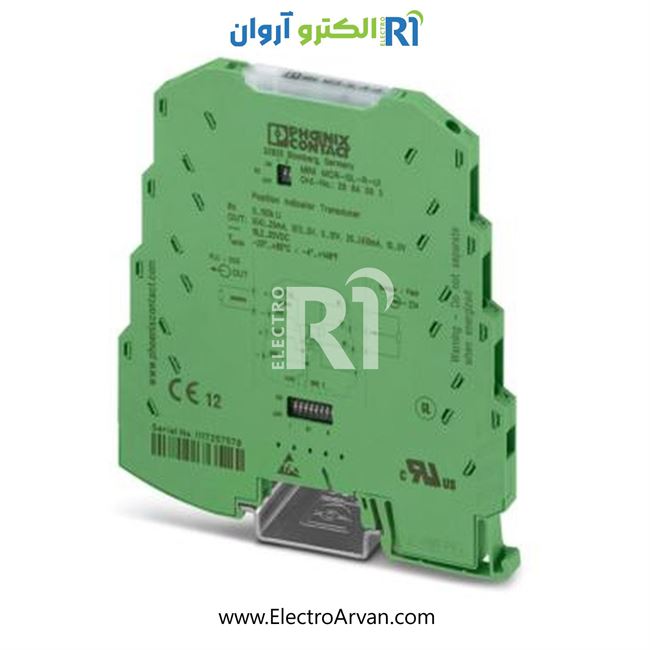

مبدل مقاومت فونیکس کنتاکت-2864095-MINI MCR-SL-R-UI

Phoenix Contact مدل MINI MCR‑SL‑R‑UI با شماره قطعه 2864095، یک ترانسدیوسر (مبدل) مقاومت / پتانسیومتر (potiposition) است. این ماژول برای تبدیل موقعیت پتانسیومتر (مقاومت) به یک سیگنال آنالوگ استاندارد طراحی شده است، به این معنا که تغییر مقاومت در پتانسیومتر را به درصد موقعیت آن مبدل می‌کند و خروجی را بر اساس آن به یک سیگنال ولتاژ یا جریان تبدیل می‌نماید. عرض این ماژول بسیار کم است (6.2 میلی‌متر)، که آن را برای نصب روی ریل DIN در تابلوهای کنترل صنعتی بسیار مناسب می‌سازد.

مشخصات فنی کلیدی

• بازه مقاومت ورودی: 100 Ω تا 100 kΩ
• منبع تغذیه: 24 V DC، با دامنه کاری 19.2 تا 30 V
• خروجی آنالوگ: ولتاژ (0–5 V، 0–10 V) یا جریان (0–20 mA، 4–20 mA)
• خطای انتقال: کمتر از 0.2٪
• ضریب دمایی: کمتر از 0.02٪ / K
• ابعاد: عرض 6.2 mm، ارتفاع 93.1 mm، عمق 101.2 mm
• روش اتصال سیم: ترمینال پیچ‌دار تا 2.5 mm²
• ایزولاسیون: ایزولاسیون سه‌طرفه بین ورودی، خروجی و تغذیه
• دمای کاری: –20 °C تا 65 °C
• درجه حفاظت: IP20
• تشخیص خطا: LED وضعیت
• قابلیت Teach-In برای خطی‌سازی زیر‌بازه پتانسیومتر
• تنظیم بازه ورودی و نوع خروجی با DIP سوئیچ

مزایا و کاربردها

• صرفه‌جویی در فضا: عرض بسیار کم مناسب تابلوهای با فضای محدود
• تبدیل سیگنال پتانسیومتر به آنالوگ استاندارد: ایده‌آل برای سیستم‌های اندازه‌گیری و کنترل صنعتی
• ایزولاسیون سه‌طرفه: افزایش ایمنی و کاهش تداخل الکترونیکی
• تنظیمات انعطاف‌پذیر: انتخاب بازه ورودی و خروجی، خطی‌سازی زیر‌بازه با Teach-In
• تشخیص خودکار خطا: نشان دادن وضعیت خطا از طریق LED
• تغذیه آسان: امکان استفاده از TBUS و سیم‌کشی ساده

نکات مهم هنگام استفاده

• اطمینان از قرار گرفتن مقاومت پتانسیومتر در بازه 100 Ω تا 100 kΩ
• دقت در تنظیم DIP سوئیچ‌ها برای بازه ورودی و نوع خروجی
• استفاده از Teach-In برای خطی‌سازی زیر‌بازه مورد نظر
• سیم‌کشی با کابل مناسب تا 2.5 mm²
• رعایت دمای محیط در محدوده –20 تا 65 °C
• نصب ماژول روی ریل DIN به‌گونه‌ای که دسترسی به DIP سوئیچ‌ها و Teach-In امکان‌پذیر باشد
• بررسی ایزولاسیون و فضای کافی برای عبور کابل و تهویه

جمع‌بندی

Phoenix Contact MINI MCR‑SL‑R‑UI (2864095) یک ترانسدیوسر جمع‌وجور و دقیق برای تبدیل سیگنال پتانسیومتر به سیگنال آنالوگ استاندارد است. با عرض کم، ایزولاسیون سه‌طرفه، قابلیت تنظیم گسترده و تشخیص خطا، گزینه‌ای ایده‌آل برای تابلوهای صنعتی و سیستم‌هایی است که فضای محدود یا نیاز به ایزولاسیون دارند. این محصول حرفه‌ای و قابل اعتماد، برای پروژه‌های اندازه‌گیری و کنترل موقعیت پتانسیومتر بسیار مناسب است.
