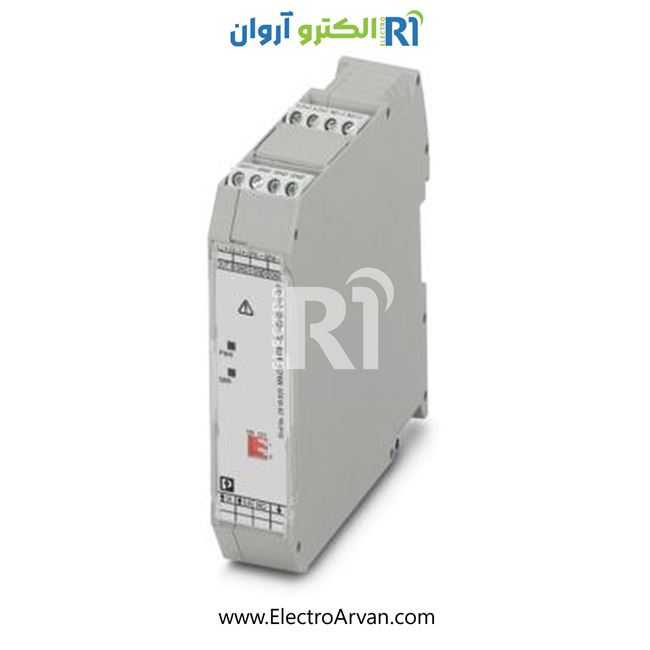

مبدل جریان فونیکس کنتاکت-2810625-MAX MCR-SL-CAC-5-I-UP

Phoenix Contact مدل MAX MCR-SL-CAC-5-I-UP با شماره قطعه 2810625 این ماژول یک ترانسدیوسر جریان AC به سیگنال آنالوگ استاندارد است که برای اندازه‌گیری جریان متناوب تا 5 A طراحی شده است. با دقت بالا، ایزولاسیون کامل و طراحی کم‌عرض، مناسب نصب روی ریل DIN در تابلوهای اتوماسیون و کنترل صنعتی است.

مشخصات فنی کلیدی

• ورودی جریان: 5 A AC
• خروجی آنالوگ: 0–20 mA یا 4–20 mA
• منبع تغذیه: 24 V DC (19.2–30 V)
• ایزولاسیون سه‌طرفه بین ورودی، خروجی و تغذیه
• دقت انتقال: ±0.5٪ از مقدار نامی
• زمان پاسخ پله: حدود 200–300 میلی‌ثانیه
• ضریب دمایی:<0.02٪ در هر کلوین
• دمای کاری: –20 °C تا 65 °C
• درجه حفاظت: IP20
• نوع اتصال: ترمینال پیچ‌دار
• ابعاد: عرض 22.5 mm، ارتفاع 104 mm، عمق 114.5 mm
• نشانه‌گر LED وضعیت عملکرد / خطا

مزایا و کاربردها

• اندازه‌گیری دقیق جریان AC تا 5 A
• خروجی آنالوگ استاندارد مناسب PLC و سیستم‌های مانیتورینگ
• ایزولاسیون کامل برای حفاظت تجهیزات کنترلی
• طراحی با LED وضعیت برای نظارت سریع عملکرد
• نصب آسان روی ریل DIN با فضای اشغال محدود
• عملکرد پایدار در طیف دمایی گسترده

نکات مهم هنگام استفاده

• ورودی جریان را مطابق جریان واقعی سیستم استفاده کنید.
• خروجی سیگنال را با نیاز سیستم کنترلی هماهنگ نمایید.
• سیم‌کشی را با کابل مناسب و ترمینال محکم انجام دهید.
• بار خروجی را در محدوده مجاز نگه دارید.
• LED وضعیت را در زمان راه‌اندازی بررسی کنید.
• از منبع تغذیه پایدار 24 V DC استفاده نمایید.
• مسیر کابل‌کشی در محیط‌های دارای نویز الکتریکی باید با دقت طراحی شود.

جمع‌بندی

Phoenix Contact مدل MAX MCR-SL-CAC-5-I-UP با شماره قطعه 2810625 یک ترانسدیوسر جریان AC حرفه‌ای و قابل اعتماد است که با دقت بالا، ایزولاسیون کامل و نصب آسان، گزینه‌ای ایده‌آل برای اندازه‌گیری جریان و انتقال سیگنال آنالوگ در سیستم‌های صنعتی و تابلوهای اتوماسیون محسوب می‌شود.
