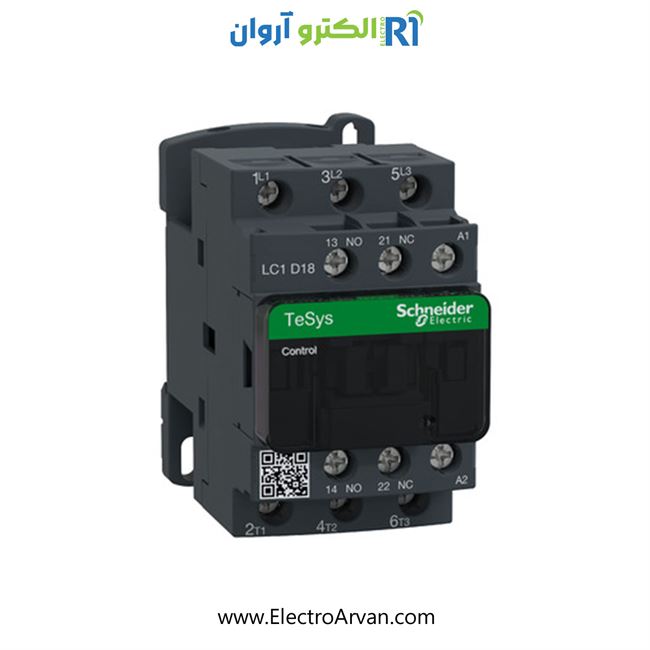

کنتاکتور 18آمپر اشنایدر-LC1D18M7

کنتاکتور7.5کیلووات  18آمپر 220ولت اشنایدر

LC1D18M7

کنتاکتور 18 آمپر اشنایدر یکی از قطعات پرکاربرد در اتوماسیون صنعتی و تابلوهای برق است که برای قطع و وصل مدارهای قدرت (مانند موتورهای الکتریکی) استفاده می‌شود. در ادامه، شرح کاملی از این نوع کنتاکتور ارائه می‌دهم:

مشخصات کلی کنتاکتور 18 آمپر اشنایدر:

• 1. برند: Schneider Electric
•
  2. مدل رایج: LC1D18
•
  3. جریان نامی: 18 آمپر (AC3، برای بارهای موتوری)
•
  4. ولتاژ بوبین (کویل): در انواع مختلف موجود است، مثلاً 24V DC، 220V AC، 110V AC و ...
•
  5. تعداد کنتاکت‌ها:
• 3 کنتاکت اصلی (L1، L2، L3 برای ورودی و T1، T2، T3 برای خروجی)
• 1 یا 2 کنتاکت کمکی (معمولاً 1NO 1NC)
•
• 6. قابلیت نصب: روی ریل یا با پیچ
•
  7. استاندارد حفاظت: IP20 تا IP40 (بسته به نوع پوشش و محل نصب)
•
  8. قابلیت اتصال: به تایمر، رله حرارتی (برای حفاظت موتور)، و تجهیزات کنترلی دیگر
•

عملکرد کنتاکتور:

کنتاکتور دارای یک بوبین است که با تحریک آن توسط جریان الکتریکی، هسته مغناطیسی فعال شده و کنتاکت‌های قدرت به هم وصل می‌شوند. وقتی جریان بوبین قطع شود، فنرها کنتاکت‌ها را باز می‌کنند.

کاربردها:

راه‌اندازی و توقف موتورهای سه‌فاز

کنترل روشنایی صنعتی

سوییچینگ بارهای مقاومتی یا خازنی

اجرای مدارهای ستاره-مثلث

TeSys D contactor, 3 poles (3NO), for motor control applications up to 18A/690V AC-3/3e (7.5kW@400V). It provides a 220V 50/60Hz AC coil, 1NO 1NC built-in auxiliary contacts (NC mirror certified), connection by screw clamp terminals. For operating rates until 3600 cycles/hour and environments until 60°C, it procures high reliability and durability. Compact (45mm width), DIN-rail mounting or screw fixing. Multi standards certified (IEC, UL, CSA, CCC, EAC, Marine), Green Premium compliant (RoHS/REACh).

لینک محصول👇

https://www.se.com/in/en/product/LC1D18M7/tesys-d-contactor-3p3-no-ac3-440-v-18-a-220-v-ac-coil/
