رله شیشه ای 24AC چهارکنتاکت - 1109563- REL-IR-BL/L- 24AC/4X21

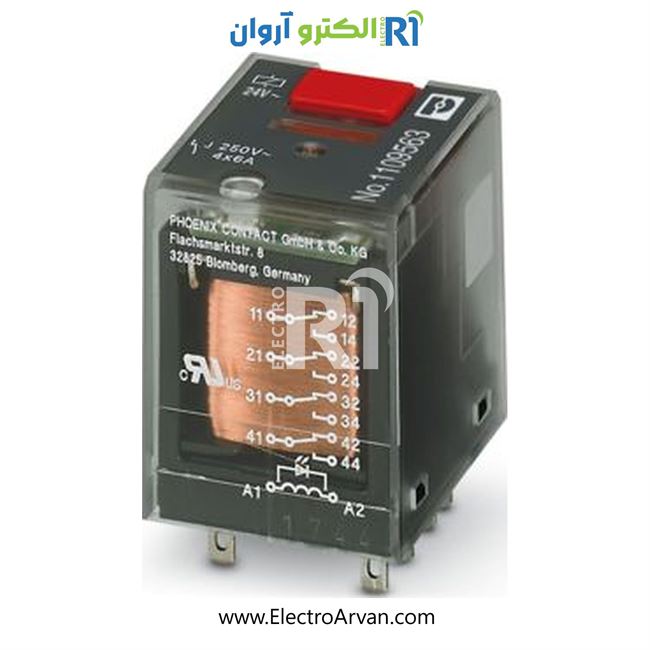

رله صنعتی Phoenix Contact مدل REL-IR-BL/L-24AC/4X21 با شماره قطعه 1109563 یک رله سوکت‌پذیر (plug-in) طراحی شده برای استفاده در کاربردهای صنعتی است. این رله دارای چهار کنتاکت تغییر وضعیت (4 PDT) است که به شما امکان می‌دهد چند مدار را هم‌زمان کنترل کنید. همچنین مجهز به دکمه تست، LED وضعیت و یک نشانگر مکانیکی برای موقعیت کنتاکت است که عیب‌یابی و پایش وضعیت رله را ساده‌تر می‌کند.

مشخصات فنی

• ولتاژ کویل: 24 V AC
• بازه ولتاژ کویل عملیاتی: حدود 19.2 تا 39.6 V AC
• مقاومت کویل: 192 Ω
• پیکربندی کنتاکت‌ها: 4 کنتاکت تغییر وضعیت 4 PDT
• جریان بار کنتاکت‌ها: 6 A برای بار مقاومتی در 250 V AC و DC
• جنس کنتاکت‌ها AgNi نقره-نیکل
• بیشینه جریان سوئیچینگ (Switched Current): 12 A
• دمای کاری: از -40 تا 70 °C
• ابعاد رله: عرض 22.5 mm × ارتفاع 28 mm × عمق 35.5 mm
• عمر مکانیکی (تعداد چرخه): حدود 20,000,000 چرخه
• عایق‌بندی: نوع پایه (Basic insulation) همراه با ولتاژ تست عایق مناسب
• نشانگر وضعیت: LED زرد دکمه تست نشانگر مکانیکی موقعیت کنتاکت

مزایا و کاربردها

مزایا:

• چهار کنتاکت تغییر وضعیت باعث انعطاف‌پذیری بالا در کنترل چند مسیر می‌شود.
• طراحی سوکت‌پذیر برای نصب و تعویض بسیار ساده‌تر است.
• دکمه تست و LED وضعیت، پایش عملکرد رله را سریع و آسان می‌کنند.
• طراحی جمع‌وجور با ابعاد کوچک، مناسب برای تابلوهایی با فضای محدود.

کاربردها:

• سیستم‌های کنترل تابلو برق صنعتی
• خطوط تولید اتوماسیون که نیاز به سوئیچ چند مدار دارند
• مدارهای کنترلی AC و DC
• برنامه‌هایی که نیاز به عیب‌یابی و نظارت مداوم دارند

نکات مهم هنگام استفاده

1. اطمینان حاصل کن که منبع تغذیه کویل، دقیقا 24 V AC باشد.
2. جریان بار هر یک از کنتاکت‌ها را در محدوده 6 A نگه دار تا از بار بیش از حد جلوگیری شود.
3. دمای محیط را در بازه تعیین‌شده -40 تا 70 °C نگه ‌دار.
4. برای نصب از سوکت استاندارد و با کیفیت استفاده کن تا تماس مطمئن برقرار شود.
5. در زمان طراحی مدارت، ظرفیت سوئیچینگ و عمر مکانیکی رله را در نظر بگیر تا طول عمر و عملکرد بهینه تضمین شود.

جمع‌بندی

رله Phoenix Contact 1109563 مدل REL-IR-BL/L-24AC/4X21 یک رله 4 کنتاکتی قوی و قابل اعتماد برای برنامه‌های صنعتی است. با کویل 24 V AC، چهار کنتاکت، LED وضعیت، دکمه تست و طراحی سوکت‌پذیر، این رله گزینه بسیار خوبی برای کاربردهای کنترل پیچیده، تابلوهای برق و سیستم‌های اتوماسیون است که هم به عملکرد پایدار و هم قابلیت عیب‌یابی احتیاج دارند.
