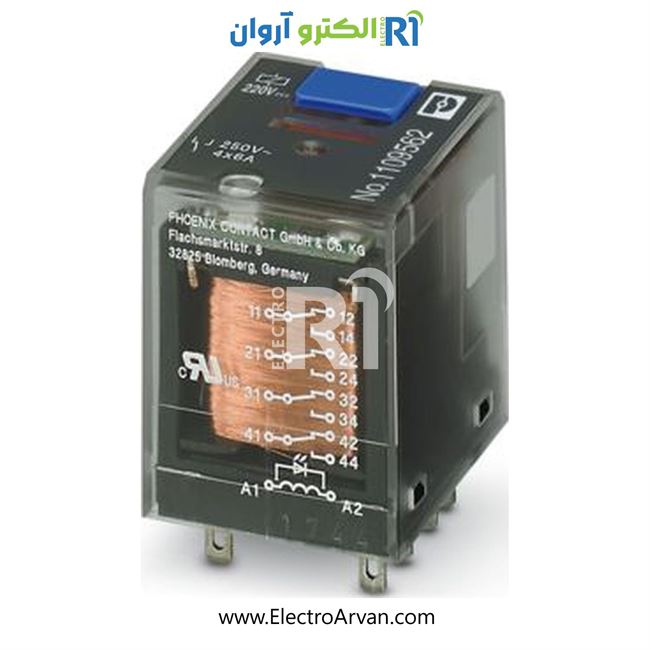

رله شیشه ای 220DC چهارکنتاکت - 1109562- REL-IR-BL/L-220DC/4X21
- کد کالا: 1109562
- دستهبندی: رله کمکی
قیمت ویژه: 1 تومان
افزودن به سبد خرید
مشاهده جزئیات کالا
ویژگیهای شاخص
برند
فونیکس کنتاکت
-
تحویل فوری
-
پشتیبانی و گارانتی
-
امکان پرداخت در محل
-
7 روز مرجوع یا تعویض
-
ضمانت کیفیت
معرفی اجمالی محصول:
رله صنعتی Phoenix Contact مدل REL‑IR‑BL/L‑220DC/4X21 با شماره قطعه 1109562 یک رله سوکتپذیر (plug-in) طراحیشده برای کاربردهای صنعتی است. این رله دارای چهار کنتاکت تغییر وضعیت است که امکان کنترل چند مدار را به صورت همزمان فراهم میکند. همچنین با داشتن دکمه تست، LED وضعیت و نشانگر مکانیکی موقعیت کنتاکتها، امکان نظارت و عیبیابی آسانتری دارد.
مشخصات فنی
- ولتاژ کویل نامی220 V DC
- بازه ولتاژ کویل عملیاتی: حدود 176 تا 429 V DC
- مقاومت کویل: حدود 64.5 kΩ ± 15٪
- پیکربندی کنتاکتها: 4 کنتاکت تغییر وضعیت 4 PDT
- جنس کنتاکتها AgNi نقره-نیکل
- حداکثر ولتاژ سوئیچینگ250 V AC/DC
- حداقل ولتاژ سوئیچینگ: 12 V با جریان 10 mA
- حداقل جریان سوئیچینگ 10 mA در 12 V
- جریان پیوسته کنتاکتها حداکثر بار6 A
- جریان پیک: (Inrush) 12 A به مدت حدود 20 ms روی کنتاکتهای N/O
- ظرفیت قطع بار برای بار اهمی
- 144 W در 24 V DC
- 130 W در 48 V DC
- 90 W در 60 V DC
- 66 W در 110 V DC
- 88 W در 220 V DC
- حداقل ظرفیت سوئیچینگ: 120 mW
- ابعاد: عرض 22.5 mm × ارتفاع 28 mm × عمق 35.5 mm
- دمای کاری: از -40 °C تا 70 °C
- عمر مکانیکی: حدود 30,000,000 چرخه
- ولتاژ تست عایق بین کویل و کنتاکت: 2.5 kV rms (به مدت 1 دقیقه، 50 Hz)
- نوع عایق: Basic insulation (عایق پایه)
- نشانگر وضعیت: LED زرد
- دکمه تست: دارد
- نشانگر مکانیکی موقعیت سوئیچ: دارد
مزایا و کاربردها
مزایا:
- قابلیت سوئیچ چهار مدار همزمان به واسطه پیکربندی 4 PDT
- نصب و تعویض ساده به دلیل طراحی سوکتپذیر
- LED وضعیت و دکمه تست برای پایش و بررسی عملکرد رله
- عمر مکانیکی بلندمدت، مناسب محیطهای صنعتی
کاربردها:
- تابلوهای برق صنعتی
- سیستمهای اتوماسیون با نیاز به سوئیچ چند مسیر
- مدارات کنترلی DC با ولتاژ بالا
- کاربردهایی که نیاز به نظارت دقیق وضعیت رله دارند
