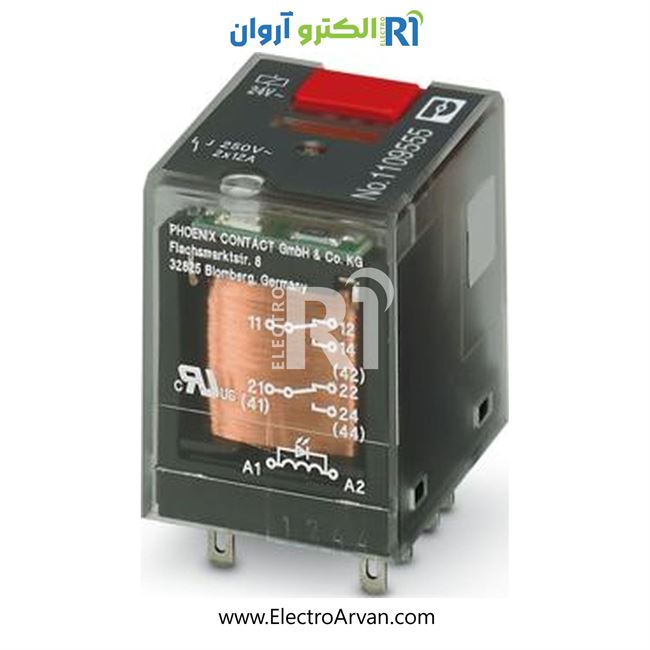

رله شیشه ای 24AC دوکنتاکت - 1109555- REL-IR-BL/L- 24AC/2X21

رله صنعتی Phoenix Contact مدل REL‑IR‑BL/L‑24AC/2X21 با شماره قطعه 1109555 یک رله سوکت‌پذیر است که طراحی ساده و در عین حال قدرتمندی دارد. این رله مناسب کاربردهای صنعتی کنترل قدرت است و از طریق کویل AC با ولتاژ 24 ولت به کار می‌افتد. دارای دو کنتاکت تغییر وضعیت (DPDT) است و با دکمه تست، LED وضعیت و نشانگر مکانیکی موقعیت سوئیچ، امکان پایش و عیب‌یابی ساده را فراهم می‌کند.

مشخصات فنی

• ولتاژ کویل: 24 V AC
• بازه ولتاژ کویل عملیاتی: تقریباً 19.2 تا 39.6 V AC
• مقاومت کویل: 192 Ω
• پیکربندی کنتاکت‌ها: 2 کنتاکت تغییر وضعیت (DPDT / 2 Form C)
• جنس کنتاکت‌ها: AgNi نقره‑نیکل
• حداکثر ولتاژ سوئیچینگ: 250 V AC/DC
• حداقل ولتاژ سوئیچینگ: 12 V (10 mA)
• حداقل جریان سوئیچینگ: 10 mA در 12 V
• جریان پیوسته کنتاکت‌ها: تا 12 A
• جریان پیک (Inrush): 24 A به مدت حدود 20 ms روی کنتاکت‌های N/O
• ظرفیت قطع بار (برای بار اهمی): حداکثر 288 W در 24 V DC
• ابعاد بدنه: عرض ≈5 mm، ارتفاع ≈ 28 mm، عمق ≈ 35.5 mm
• دمای کاری:‑40 °C تا 70 °C
• عمر مکانیکی: حدود 20٬000٬000 چرخه
• ولتاژ تست عایق (بین کویل و کنتاکت): 2.5 kV rms 50 Hz، 1 دقیقه
• نوع عایق:Basic insulation عایق پایه
• نشانگر وضعیت: LED زرد، دکمه تست، و نشانگر مکانیکی موقعیت سوئیچ

مزایا و کاربردها

مزایا:

• طراحی پلاگ‌این باعث نصب و تعویض آسان می‌شود.
• جریان بالای سوئیچینگ (12 آمپر) امکان کنترل بارهای قوی را فراهم می‌کند.
• LED وضعیت و دکمه تست امکان بررسی آسان عملکرد رله را می‌دهند.
• طول عمر مکانیکی بالا، مناسب استفاده در محیط‌های صنعتی سخت.
• عایق پایه ساده ولی موثر.

کاربردها:

• تابلوهای برق صنعتی و کنترل قدرت
• سیستم‌های اتوماسیون و خطوط تولید
• کاربردهای کنترلی AC / DC که نیاز به سوئیچینگ بار دارند
• تجهیزاتی که نیاز به اطمینان از وضعیت رله و تست دستی دارند

نکات مهم هنگام استفاده

1. مطمئن شوید ولتاژ تغذیه کویل دقیقاً 24 V AC باشد.
2. جریان مدار سوئیچ شده نباید از 12 آمپر بیشتر شود مگر برای پیک کوتاه.
3. دمای محیط را در بازه طراحی رعایت کنید ‑40 تا 70 درجه.
4. برای نصب از سوکت با کیفیت استفاده کنید تا اتصال مطمئن و ایمن باشد.
5. اگر نیاز به ایزولاسیون خیلی بالا دارید، توجه داشته باشید که این رله «عایق پایه» دارد.

جمع‌بندی

رله Phoenix Contact 1109555 (REL‑IR‑BL/L-24AC/2X21) یک رله صنعتی قدرتمند و قابل اطمینان است که با طراحی دو کنتاکت تبدیلی، LED وضعیت، دکمه تست و طول عمر بالا، یک گزینه عالی برای کنترل بارهای صنعتی است. این رله برای تابلوهای برق، سامانه‌های اتوماسیون و کاربردهای کنترلی که هم به قدرت سوئیچینگ و هم به قابلیت پایش وضعیت نیاز دارند بسیار مناسب است.
