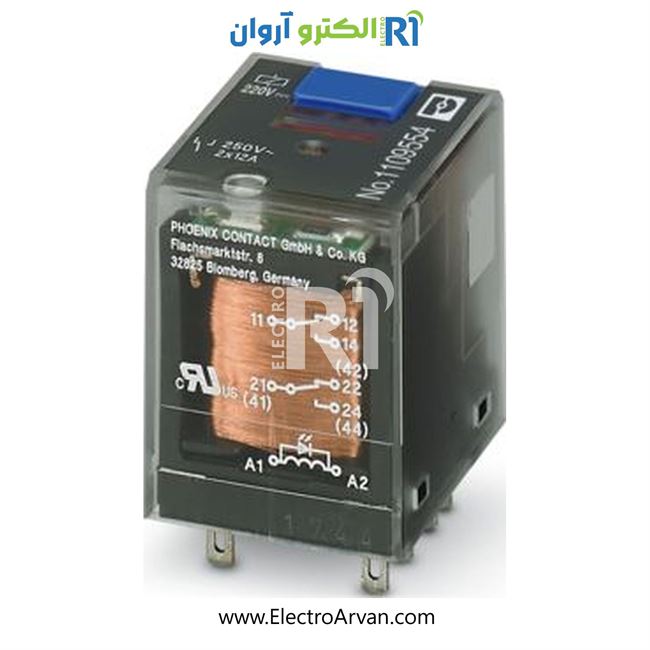

رله شیشه ای 220DC دوکنتاکت - 1109554- REL-IR-BL/L-220DC/2X21

رله صنعتی Phoenix Contact مدل REL-IR-BL/L-220DC/2X21 با شماره قطعه 1109554، یک رله سوکت‌پذیر (plug-in) ساده اما قدرتمند است. این رله دارای دو کنتاکت تغییر وضعیت (DPDT) است و برای کاربردهای DC طراحی شده است. وجود LED وضعیت، دکمه تست و نشانگر مکانیکی موقعیت سوئیچ باعث می‌شود عملکرد آن به راحتی قابل نظارت باشد.

مشخصات فنی

• ولتاژ کویل نامی: 220 V DC
• بازه ولتاژ کویل عملیاتی: تقریباً 176 تا 429 V DC
• جریان کویل در ولتاژ نامی: حدود 3.4 mA
• مقاومت کویل: تقریباً 64.5 kΩ ±15٪
• پیکربندی کنتاکت‌ها: 2 کنتاکت تغییر وضعیت 2 PDT
• جنس کنتاکت‌ها AgNi نقره-نیکل
• حداکثر ولتاژ سوئیچینگ: 250 V AC / DC
• حداقل ولتاژ سوئیچینگ: 12 V با جریان 10 mA
• حداقل جریان سوئیچینگ: 10 mA در 12 V
• جریان پیوسته محدود کنتاکت‌ها (حداکثر بار): 12 A
• جریان پیک (Inrush): 24 A به مدت ~ 20 ms روی کنتاکت‌های N/O
• ظرفیت قطع بار برای بار اهمی:
• 288 W در 24 V DC
• 130 W در 48 V DC
• 90 W در 60 V DC
• 66 W در 110 V DC
• 88 W در 220 V DC
• حداقل ظرفیت سوئیچینگ: 120 mW
• ابعاد بدنه: عرض 22.5 mm × ارتفاع 28 mm × عمق 35.5 mm
• دمای کاری محیط: -40 °C تا 70 °C
• عمر مکانیکی: تقریباً 30,000,000 چرخه
• ولتاژ تست عایق بین کویل و کنتاکت: 2.5 kV RMS 50 Hz، 1 دقیقه
• نوع عایق Basic insulation عایق پایه
• نشانگر وضعیت: LED زرد
• دکمه تست: دارد
• نشانگر مکانیکی موقعیت سوئیچ: دارد

مزایا و کاربردها

مزایا:

• طراحی پلاگ‌این باعث نصب و تعویض بسیار آسان می‌شود.
• جریان بالای سوئیچینگ (12 آمپر) برای بارهای سنگین مناسب است.
• LED وضعیت و دکمه تست امکان پایش و عیب‌یابی سریع را فراهم می‌کنند.
• عمر بالای مکانیکی باعث دوام زیاد در محیط‌های صنعتی می‌شود.

کاربردها:

• تابلوهای برق صنعتی DC
• سیستم‌های کنترلی که به سوئیچینگ بارهای DC نیاز دارند
• اتوماسیون صنعتی
• مدارات کنترل با بار بالا و نیاز به مشاهده وضعیت رله

نکات مهم هنگام استفاده

1. منبع تغذیه کویل باید دقیقاً 220 V DC باشد یا در محدوده عملیاتی رله قرار گیرد.
2. جریانی که از کنتاکت‌ها عبور می‌کند نباید از 12 A بیشتر شود مگر در شرایط پیک کوتاه.
3. دمای محیط کاری را بین -40 °C تا 70 °C نگه دارید تا عملکرد پایدار باشد.
4. از سوکت با کیفیت برای نصب استفاده کنید تا اتصال ایمن حفظ شود.
5. در طراحی مدار، ظرفیت قطع بار و عمر مکانیکی رله را در نظر بگیرید تا از نقص زودهنگام جلوگیری شود.

جمع‌بندی

رله Phoenix Contact 1109554 (REL-IR-BL/L-220DC/2X21) یک گزینه قابل‌اعتماد برای کاربردهای سنگین DC در صنعت است. با ولتاژ کویل 220 V DC، دو کنتاکت تبدیلی، LED وضعیت، دکمه تست و طراحی سوکت‌پذیر، این رله برای کنترل بارهای بزرگ، تابلوهای برق و سیستم‌های اتوماسیون مناسب است.
