رله شیشه ای 125DC دوکنتاکت - 1109553- REL-IR-BL/L-125DC/2X21

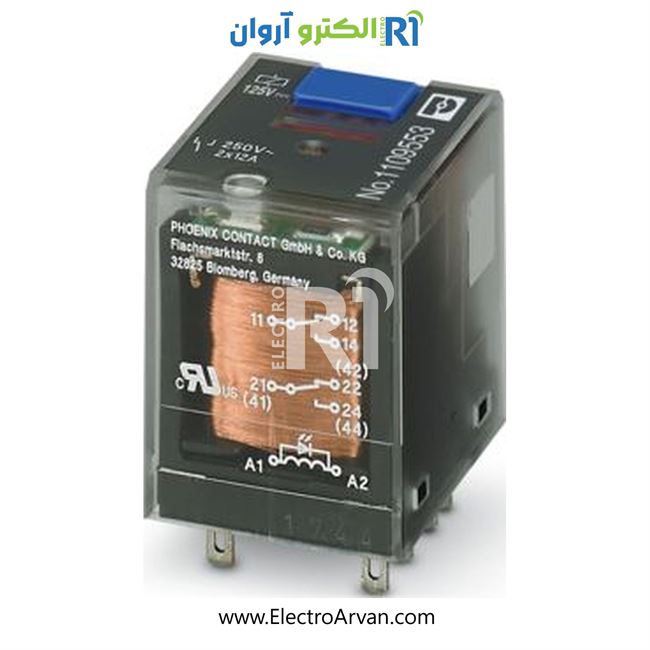

رله صنعتی Phoenix Contact مدل REL-IR-BL/L-125DC/2X21 با شماره قطعه 1109553 یک رله پلاگ‌این (سوکت‌پذیر) است که برای کاربردهای DC طراحی شده است. این مدل دارای دو کنتاکت تغییر وضعیت (DPDT) است و برای کنترل بارهای صنعتی بسیار مناسب است. همچنین دارای دکمه تست، LED وضعیت و نشانگر مکانیکی موقعیت کنتاکت است که عیب‌یابی و نظارت بر عملکرد رله را آسان می‌کند.

مشخصات فنی

• ولتاژ کویل نامی: 125 V DC
• بازه ولتاژ کویل عملیاتی: حدود 100 تا 212.5 V DC
• جریان کویل (در ولتاژ نامی): حدود 6.1 mA
• مقاومت کویل: حدود 20.8 kΩ ±15٪
• پیکربندی کنتاکت‌ها: 2 کنتاکت تغییر وضعیت (DPDT)
• جنس کنتاکت‌هاAgNi نقره-نیکل
• حداکثر ولتاژ سوئیچینگ: 250 V AC / DC
• حداقل ولتاژ سوئیچینگ: 12 V با جریان 10 mA
• حداقل جریان سوئیچینگ: 10 mA در 12 V
• جریان پیوسته محدود کنتاکت‌ها: تا 12 A
• جریان پیک (Inrush): تا 24 A
• ظرفیت قطع بار بار اهمی
• 288 W در 24 V DC
• 130 W در 48 V DC
• 90 W در 60 V DC
• 66 W در 110 V DC
• 88 W در 220 V DC
• حداقل ظرفیت سوئیچینگ: 120 mW
• ابعاد بدنه: عرض 22.5 mm × ارتفاع 28 mm × عمق 35.5 mm
• دمای کاری محیط: –40 °C تا 70 °C
• عمر مکانیکی: تا 30,000,000 چرخه
• ولتاژ تست عایق (بین کویل و کنتاکت): 2.5 kV rms 50 Hz، 1 دقیقه
• نوع عایقBasic insulation عایق پایه
• نشانگر وضعیت: LED زرد
• دکمه تست: دارد
• نشانگر مکانیکی موقعیت سوئیچ: دارد

مزایا و کاربردها

مزایا:

• طراحی جمع‌وجور با دو کنتاکت، مناسب برای کاربردهای صنعتی محدود
• سوکت‌پذیر بودن باعث نصب و تعویض آسان می‌شود
• LED وضعیت و دکمه تست اجازه می‌دهند وضعیت رله به سرعت بررسی شود
• مقاومت بالا در برابر بارهای AC / DC با جریان زیاد

کاربردها:

• تابلوهای برق کنترل صنعتی
• سیستم‌های اتوماسیون DC
• مدارهای حفاظتی و کنترلی
• کاربردهای که نیاز به سوئیچ دو مسیر دارند

نکات مهم هنگام استفاده

1. ولتاژ کویل را دقیقاً به 125 V DC برسانید یا در بازه عملیاتی آن کار کنید.
2. جریان بار کنتاکت‌ها را زیر حد مجاز نگه دارید 12 A
3. دمای محیط کاری را بین –40 تا 70 درجه نگه دارید.
4. به‌منظور ایمن‌سازی اتصال، از سوکت با کیفیت و استاندارد استفاده کنید.
5. در طراحی مدار، ظرفیت قطع بار را در نظر بگیرید تا از سوئیچ نابجا جلوگیری شود.

جمع‌بندی

رله Phoenix Contact 1109553 یک رله صنعتی مطمئن با طراحی DPDT، کویل 125 V DC، عمر بالا و امکانات پایش وضعیت است. این مدل برای کنترل مدارهای DC در تابلوهای صنعتی و سیستم‌های اتوماسیون بسیار مناسب است، به خصوص زمانی که بار بالا و قابلیت عیب‌یابی سریع اهمیت دارد.
