رله سوزنی 12DC دوکنتاکت - 1109543- REL-MR-BL-12DC/21-21

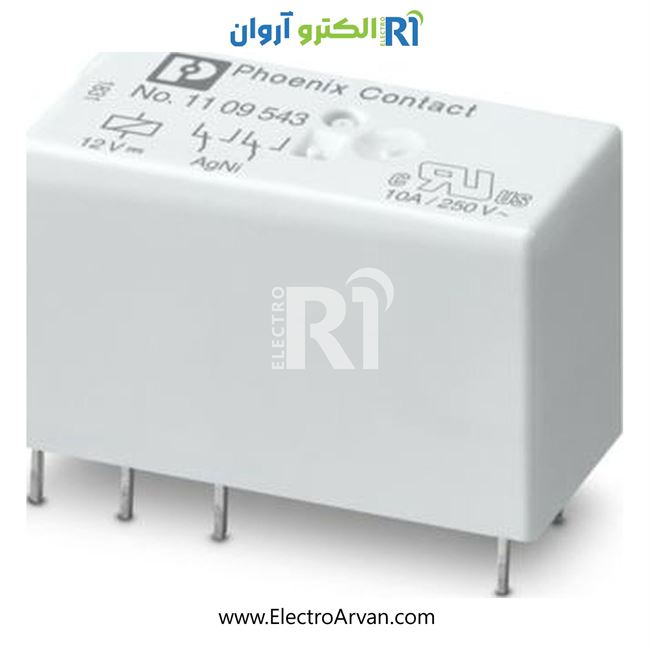

رله صنعتی Phoenix Contact مدل REL-MR-BL/L-12DC/21-21 با شماره قطعه 1109543 یک رله مینیاتوری (miniature power relay) سوکت‌پذیر است که برای کاربردهای کنترل عمومی طراحی شده است. این رله دارای دو کنتاکت تغییر وضعیت (DPDT / 2 Form C) می‌باشد و با کویل 12 ولت DC کار می‌کند، که آن را برای مدارهای فرمان و تابلوهای کنترل با نیاز به سوئیچینگ قابل اطمینان مناسب می‌کند.

مشخصات فنی

• ولتاژ کویل نامی: 12 V DC
• مقاومت کویل: 360 Ω
• جریان کویل: حدود 33.3 mA
• پیکربندی کنتاکت‌ها: 2 کنتاکت DPDT (2 Form C)
• جنس کنتاکت‌هاAgNi نقره-نیکل
• حداکثر ولتاژ سوئیچینگ: 250 V AC / DC
• بیشینه جریان کنتاکت‌ها (بار اهمی): 8 A
• رتبه بار DC برای کنتاکت: 2 A در 24 V DC طبق TME
• زمان عمل (Operate): حدود 8 ms
• زمان رهاسازی (Release): حدود 6 ms
• ابعاد بدنه: 29 × 12.7 × 15.7 میلی‌متر
• دمای کاری محیط: از -40 °C تا 85 °C
• عمر مکانیکی: حدود 30,000,000 چرخه

مزایا و کاربردها

مزایا:

• طراحی جمع و مینیاتوری، اشغال فضای کم در تابلو برق.
• دو کنتاکت تبدیلی (DPDT) برای کنترل دو مدار هم‌زمان.
• مصرف پایین کویل با ولتاژ 12 V DC.
• زمان پاسخ سریع برای عملکرد دقیق در مدارهای فرمان.
• عمر مکانیکی بالا و دوام مناسب برای استفاده مداوم.

کاربردها:

• تابلوهای کنترل PLC و سیستم‌های فرمان.
• مدارهای کنترل عمومی با بار متوسط.
• استفاده در سیستم‌های حفاظت و مانیتورینگ.
• کاربردهایی که نیاز به رله با ابعاد کوچک و قابلیت سوئیچینگ قابل‌اتکا دارند.

نکات مهم هنگام استفاده

1. منبع تغذیه کویل باید دقیقاً 12 V DC یا در محدوده مجاز باشد.
2. جریان بار کنتاکت‌ها را در محدوده حداکثر 8 A نگه دارید مگر برای پالس‌های کوتاه
3. دمای محیط کاری را در بازه -40 تا 85 درجه نگه دارید تا عملکرد بهینه باشد.
4. هنگام نصب، از سوکت مناسب استفاده کنید تا تماس مطمئن برقرار شود.
5. در طراحی مدار، زمان سوئیچ و جریان بار را در نظر بگیرید تا از عمر رله حداکثر استفاده شود.

جمع‌بندی

رله Phoenix Contact 1109543 (REL-MR-BL/L-12DC/21-21) یک رله مینیاتوری قدرتمند با دو کنتاکت تبدیلی است که با کویل 12 V DC، زمان پاسخ سریع و مصرف پایین طراحی شده است. این رله گزینه‌ای بسیار مناسب برای تابلوهای فرمان، مدارهای کنترل و کاربردهای صنعتی است که به سوئیچینگ مطمئن در فضای محدود نیاز دارند.
