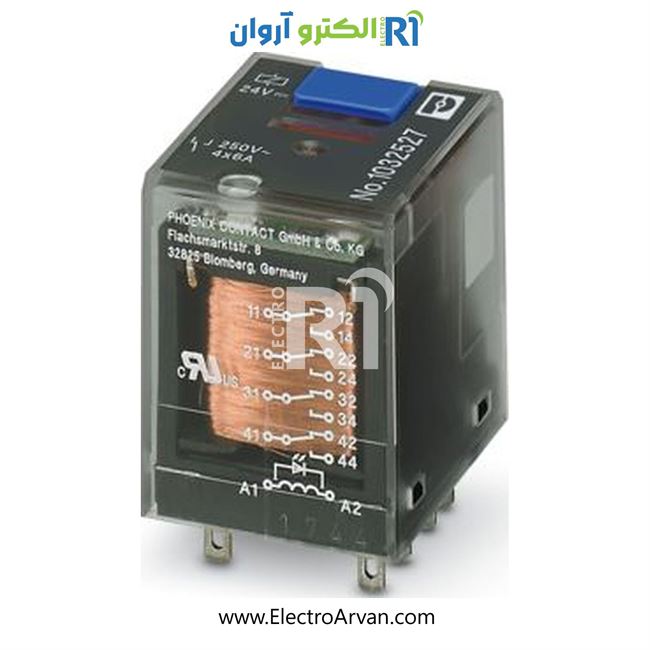

رله شیشه ای 24dc چهارکنتاکت - 1032527- REL-IR-BL/L- 24DC/4X21

رله صنعتی Phoenix Contact مدل REL‑IR‑BL/L‑24DC/4X21 با شماره قطعه 1032527 یک رله پلاگ‌این (سوکت‌پذیر) است که برای کاربردهای کنترل قدرت طراحی شده‌است. این رله دارای چهار کنتاکت تغییر وضعیت (4 PDT) بوده و برای سیستم‎‌های اتوماسیون، تابلوهای برق و تجهیزات کنترلی صنعتی یک گزینه مطمئن و قدرتمند به شمار می‌رود.

مشخصات فنی

• ولتاژ کویل نامی: 24 V DC
• بازه ولتاژ کویل عملیاتی: 19.2 V DC تا 46.8 V DC (در 20 °C)
• جریان کویل تقریبی: 32 mA
• نوع رله: تک (Single relay)، سوکت‌پذیر (Plug‑in)
• پیکربندی کنتاکت‌ها: 4 changeover contacts (4PDT)
• جنس کنتاکت‌ها: AgNi (نقره‑نیکل)
• حداکثر ولتاژ سوئیچینگ: 250 V AC/DC
• حداقل ولتاژ سوئیچینگ: 12 V (10 mA)
• جریان پیوسته محدود: 6 A
• جریان ورودی (inrush) حداکثر: 12 A (20 ms, N/O contacts)
• ابعاد بدنه: عرض 22.5 mm × ارتفاع 28 mm × عمق 35.5 mm
• دمای کاری محیط: ‑40 °C تا 70 °C
• عمر مکانیکی (Mechanical service life): 3×107 cycles
• ولتاژ عایق بین کویل و کنتاکت: 2.5 kV rms (50 Hz, 1 min)
• عایق: Basic insulation (عایق پایه)

مزایا و کاربردها

مزایا:

• به دلیل سوکت‌پذیر بودن، نصب و تعویض آن آسان است و نیازی به لحیم‌کاری مجدد ندارد.
• چهار کنتاکت تغییر وضعیت (4PDT) امکان کنترل چند مدار مختلف را با یک رله واحد فراهم می‌کند.
• وجود LED وضعیت و دکمه تست باعث می‌شود که عملکرد رله به راحتی قابل پایش و تست دستی باشد.
• طراحی مقاوم با عمر طولانی و پایداری بالا برای محیط‌های صنعتی.

کاربردها:

• سیستم‌های اتوماسیون صنعتی (PLC، کنترلرها)
• تابلوهای برق کنترلی و محافظتی
• مدارهای ایمنی یا سوئیچینگ چندگانه
• تجهیزات الکترومکانی‌کال که نیاز به کلید زدن چند مسیر دارند

نکات مهم هنگام استفاده

1. ولتاژ کویل: حتماً از تغذیه دقیق 24 V DC استفاده کنید تا عملکرد صحیح رله تضمین شود.
2. جریان بار: مطمئن شوید که جریان مدارهای سوئیچ شده با کنتاکت‌ها بالاتر از محدودیت پیوسته نباشد (مثلاً بیش از 6 A) مگر برای پیک کوتاه.
3. دمای محیط: اختلال در عملکرد ممکن است در دماهای خارج از بازه ‑40 تا 70 درجه رخ دهد؛ بنابراین در شرایط خیلی سرد یا خیلی گرم محیطی دقت شود.
4. نصب ایمن: چون رله پلاگ‌این است، از سوکت مناسب و با کیفیت استفاده کنید تا اتصال محکم و ایمن داشته باشد.
5. ایزولاسیون: اگر نیاز به ایزولاسیون بسیار بالا بین مدارها دارید، بررسی کنید که آیا این رله مناسب است یا خیر، چون نوع ایزولاسیون آن محدود است.

جمع‌بندی

رله Phoenix Contact 1032527 (REL‑IR‑BL/L‑24DC/4X21) یک گزینه قدرتمند و انعطاف‌پذیر برای کاربردهای صنعتی است که در آن‌ها نیاز به سوئیچ چند مسیر (4 کنتاکت) وجود دارد. طراحی پلاگ‌این‌اش باعث ساده شدن نصب و نگهداری می‌شود و امکاناتی مثل تست دستی و LED وضعیت باعث افزایش قابلیت‌پایش و عیب‌یابی می‌شوند. اگر دنبال راهکاری مطمئن برای کنترل بارهای صنعتی و تابلوهای کنترلی هستید، این رله می‌تواند انتخاب بسیار خوبی باشد.
