رله شیشه ای 24dc دوکنتاکت - 1032526- REL-IR-BL/L- 24DC/2X21

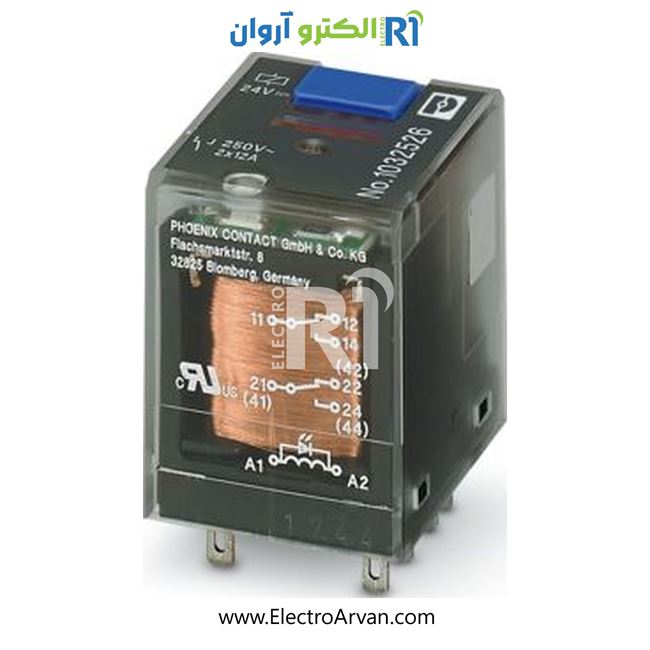

رله صنعتی Phoenix Contact مدل REL‑IR‑BL/L‑24DC/2X21 با شماره قطعه 1032526 یک رله پلاگ‌این (سوکت‌پذیر) با ولتاژ کویل 24 V DC است که برای کنترل جریان‌های بالا در تابلوهای برق و سیستم‌های اتوماسیون صنعتی طراحی شده است. این رله دارای دو کنتاکت تغییر وضعیت (DPDT / 2 Form C) است و امکان سوئیچ جریان‌های تا 12 آمپر را فراهم می‌کند. طراحی پلاگ‌این باعث نصب و نگهداری آسان و تعویض سریع می‌شود.

مشخصات فنی

• ولتاژ کویل نامی: 24 V DC
• مقاومت کویل: 750 Ω
• پیکربندی کنتاکت‌ها: 2 کنتاکت تغییر وضعیت (DPDT / 2 Form C)
• جنس کنتاکت‌ها: AgNi (نقره‑نیکل)
• حداکثر ولتاژ سوئیچینگ: 250 V AC/DC
• حداقل ولتاژ سوئیچینگ: 12 V (10 mA)
• جریان پیوسته محدود کنتاکت: 12 A
• جریان پیک (inrush): 12 A برای 20 ms (روی کنتاکت‌های N/O)
• زمان عمل (operate time): حدود 15 ms
• زمان رهاسازی (release time): حدود 10 ms
• ابعاد بدنه: عرض 22.5 mm × ارتفاع 28 mm × عمق 35.5 mm
• دمای کاری محیط: ‑40 °C تا 70 °C
• عمر مکانیکی: تا 30٬000٬000 چرخه
• ولتاژ عایق بین کویل و کنتاکت: 2.5 kV rms (50 Hz، 1 دقیقه)
• نوع ایزولاسیون: Basic insulation (عایق پایه)
• نشانگر وضعیت: LED وضعیت، دکمه تست و نشانگر مکانیکی موقعیت سوئیچ

مزایا و کاربردها

مزایا:

• نصب و تعویض آسان به دلیل طراحی سوکت‌پذیر
• امکان سوئیچ جریان‌های بالا تا 12 A
• مجهز به LED وضعیت و دکمه تست برای بررسی آسان عملکرد
• عمر مکانیکی بسیار بالا و مقاومت در محیط‌های صنعتی سخت

کاربردها:

• تابلوهای برق صنعتی و سیستم‌های کنترل قدرت
• خطوط تولید و اتوماسیون صنعتی
• مدارهای حفاظتی و سوئیچینگ AC/DC
• کنترل موتورها و محرک‌های صنعتی

نکات مهم هنگام استفاده

1. از تغذیه دقیق 24 V DC برای کویل استفاده شود
2. جریان مدارهای سوئیچ شده نباید از حداکثر جریان کنتاکت‌ها تجاوز کند
3. دمای محیط را بین ‑40 تا 70 °C حفظ کنید
4. از سوکت مناسب برای نصب استفاده شود تا اتصال ایمن باشد
5. در صورت نیاز به ایزولاسیون بسیار بالا، بررسی شود که رله مناسب باشد

جمع‌بندی

رله Phoenix Contact 1032526 یک انتخاب مطمئن و با دوام برای کنترل جریان‌های صنعتی است. با دو کنتاکت تغییر وضعیت، ولتاژ کویل 24 V DC و نصب پلاگ‌این، این رله عملکرد پایدار و نگهداری آسان ارائه می‌دهد. LED وضعیت و دکمه تست امکان پایش و عیب‌یابی سریع را فراهم کرده و آن را برای تابلوهای برق، خطوط تولید و سیستم‌های اتوماسیون صنعتی ایده‌آل می‌کند.
