سوکت سوزنی 8 پایه -1027546-ECOR-1-BSC2-RT/2X21

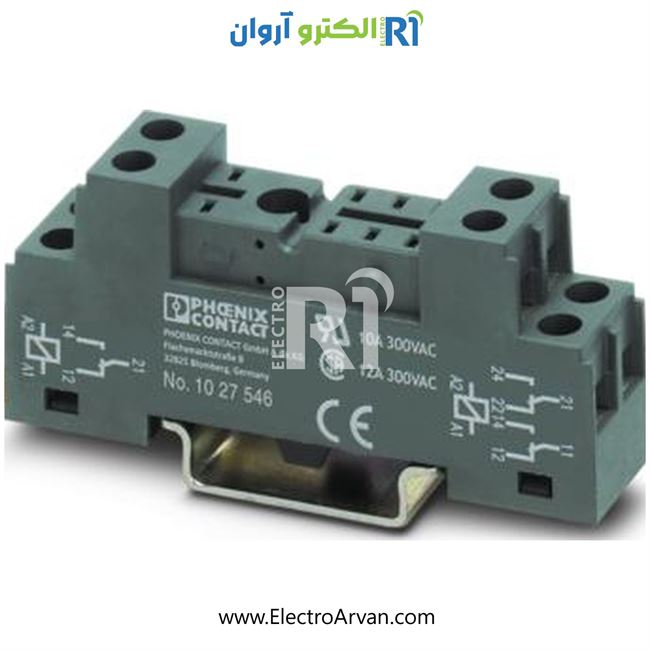

پایه رله ECOR‑1‑BSC2/RT/2X21 از شرکت Phoenix Contact کد قطعه 1027546یک سوکت رله relay socketطراحی شده برای رله‌های مینیاتوری قدرتی یا رله‌های سوئیچینگ با حداکثر 1 یا 2 کنتاکت تغییر وضعیت است. این پایه برای نصب روی ریل DIN (ریل NS 35/7.5) مناسب است و اتصال آن با bolted screw انجام می‌شود. با استفاده از این پایه می‌توان رله‌ها را به سادگی بر روی تابلو قرار داد و در صورت نیاز تعویض کرد.

مشخصات فنی

• مدلECOR‑1‑BSC2‑RT/2X21
• اتصال: اتصال پیچ (bolt connection)
• مقطع هادی قابل پشتیبانی سیمی:
• سیم سخت (rigid): از 0.2 mm² تا 2.5 mm²
• سیم انعطاف‌پذیر (بدون فورکِل): از 0.2 mm² تا 2.5 mm²
• سیم انعطاف‌پذیر (با فورکِل): تا 1.5 mm²
• گشتاور پیچ: بین 0.5 تا 0.7 نیوتن‌متر برای بست‌های پیچ
• جریان نامی بار (کنتاکت روی سوکت): 10 A
• ولتاژ کاری بار (بار اهمی): تا 250 V AC / DC
• نصب: روی ریل DIN NS 35/7.5
• دمای کاری محیطی: از ‑25 °C تا 55 °C طبق داده TME
• ابعاد بدنه پایه: عرض ≈ 15.8 mm × ارتفاع ≈ 71.5 mm × عمق ≈ 58.1 mm با براکت نگهدارنده
• درجه حفاظتIP20 در حالت پایه بدون رله

مزایا

• نصب ساده و سریع: طراحی پایه سوکت باعث می‌شود رله‌ها را خیلی راحت به تابلو اضافه یا تعویض کنی.
• پشتیبانی جریان بالا: تا 10 A بار را تحمل می‌کند که برای بیشتر رله‌های قدرت مینیاتوری کافی است.
• انعطاف‌پذیری سیم‌بندی: امکان استفاده از هادی‌های متفاوت (سخت، انعطاف‌پذیر) با مقاطع مختلف.
• صرفه‌جویی در فضا: ابعاد جمع‌وجور آن، مخصوص تابلوهایی با فضای محدود مناسب است.
• پایداری مکانیکی: اتصال محکم با پیچ؛ همچنین مناسب برای محیط‌های صنعتی.

کاربردها

• تابلوهای کنترل صنعتی که از رله‌های مینیاتوری استفاده می‌کنند.
• سیستم‌های اتوماسیون که نیاز به رله با قابلیت تعویض سریع دارند.
• کاربردهایی که بار نسبتا بالا دارند، اما نیاز به رله کوچک برای فضای محدود است.
• مدارات حفاظتی یا کنترلی که از رله‌های چندکنتاکتی استفاده می‌کنند.

نکات مهم هنگام استفاده

1. حتماً مطمئن شو که رله‌ای که روی پایه نصب می‌کنی سازگار با 1 یا 2 کنتاکت باشد، چون این پایه برای این تعداد تعریف شده است.
2. هنگام بستن سیم‌ها، گشتاور پیچ را در محدوده توصیه‌شده (0.5–0.7 نیوتن‌متر) نگه دار تا اتصال ایمن باشد.
3. دمای کاری تابلو را بررسی کن؛ اگر محیطی داغ‌تر یا سردتر از محدوده پایه است، امکان دارد عملکرد دچار مشکل شود.
4. در زمان طراحی تابلو، جای کمتری برای این پایه در نظر بگیر چون با حجم آن آشنا باشی.
5. در صورت استفاده از ماژول‌های جانبی (مثل براکت نگهدارنده)، مدل و ابعاد آن را متناسب با پایه انتخاب کن.

جمع‌بندی

پایه رله Phoenix Contact 1027546 (ECOR‑1‑BSC2‑RT/2X21) یک گزینه بسیار کاربردی و قابل‌اعتماد برای نصب رله‌های مینیاتوری بر روی ریل DIN است. با توان تحمل بار مناسب، طراحی جمع‌وجور، و قابلیت سیم‌بندی انعطاف‌پذیر، این پایه می‌تواند پایه‌ای محکم و موثر برای سیستم‌های کنترل، تابلوهای اتوماسیون و کاربردهای صنعتی باشد.
