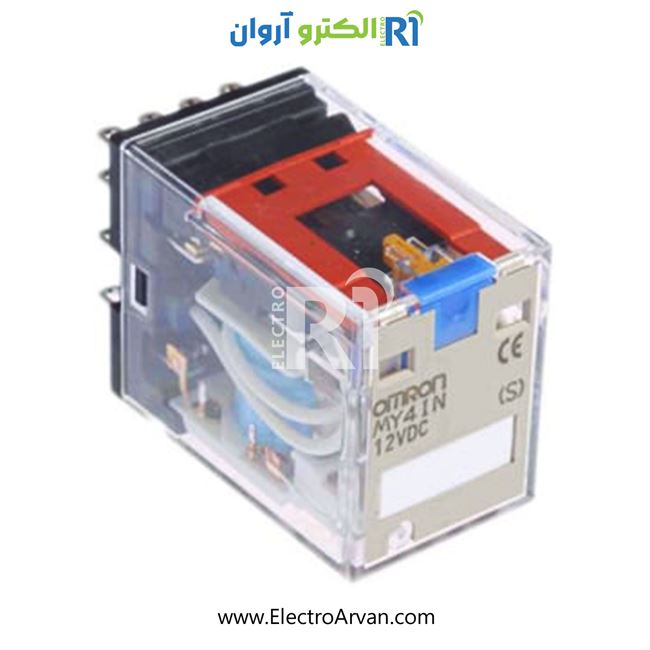

رله امرن 4کنتاکت MY4IN 12DC

معرفی رله MY4IN-12DC (S) — OMRON

مشخصات فنی عمومی:

• مدل: MY4IN-DC12 (S)

• نوع: رله الکترومکانیکی چندپل (4PDT)

• ولتاژ سیم‌پیچ: 12 ولت DC، با جریان حدود 75 mA و مقاومت سیم‌پیچ ~160 Ω

• تعداد پایه: 14 پایه برای نصب روی سوکت یا برد

• ابعاد: حدود 28 × 21.6 × 36 میلی‌متر

شکل تماس‌ها:

• پیکربندی تماس‌ها: 4PDT (چهار جفت NO/NC) – چهار پل قابل تغییر وضعیت

• جریان نامی تماس‌ها: تا 3 A برای بارهای مقاومتی و 1.5 A برای بارهای سلفی (DC) در مدارهای 30 VDC، و تا 3 A در 250 VAC

مشخصات عملکردی:

• زمان عملکرد: حدود 20 میلی‌ثانیه برای فعال شدن و برگشت (عمل و رهاسازی)

• توان مصرفی سیم‌پیچ: تقریباً 0.9 W

• مواد تماس: روکش طلا و آلیاژ نقره برای طول عمر و انتقال بهتر

حفاظت و استانداردها:

• مقاومت عایقی: بیش از 100 MΩ بین سیم‌پیچ و تماس‌ها و بین تماس‌ها با قطبیت‌های متفاوت (در 500 VDC)

• شاخص مکانیکی وضعیت: دارای LED روی رله جهت نمایش عملکرد و تست فیریکی

• استانداردهای ایمنی: دارای تأییدیه‌هایی نظیر CE، UL، CSA، VDE و مقاوم در برابر شرایط محیطی صنعتی

جمع‌بندی ویژگی‌ها

کاربردها

این رله در اتوماسیون صنعتی، تابلوهای کنترل، و مدارهایی که نیاز به مدیریت هم‌زمان چند مسیر جداگانه دارند بسیار مناسب است. ساختار 4PDT آن امکان کنترل چند بار مختلف را فراهم می‌کند و توان تماس‌های مقاومتی و سلفی آن نیز امکان استفاده گسترده در مدارهای قدرت و فرمان را می‌دهد.
